Lambda Control
VIGAS 16 LC
Cel mai mic cazan VIGAS cu gazeificare, de 16 kW, livrat cu regulator AK 3000 și sondă Lambda.
VIGAS 16 LC este un cazan pe lemne cu gazeificare produs de VIMAR (Slovacia), cu puterea termică nominală de 16 kW (interval 12 – 18 kW) și eficiența de 91 %, din familia Lambda Control.
16kWPutere nominală
12 – 18kWInterval de putere
80dm³Cameră de umplere
Montaj în județul Bihor
Pe lângă cazan, îți putem face și montajul, cu angajații noștri, instruiți de VIGAS.
Serviciu asigurat de Cazane Shop
Solicită montaj(se deschide pe Cazane Shop, într-o filă nouă)
Despre acest model
Unde se încadrează în gamă
VIGAS 16 LC face parte din gama „Lambda Control” și arde prin gazeificarea lemnului. Combustibilul se usucă și se descompune termic în camera de umplere, iar gazul rezultat trece prin duza din beton refractar, se amestecă cu aer secundar preîncălzit și arde în camera de combustie. Înainte de a ajunge la coș, gazele de ardere își lasă căldura în schimbătorul tubular.
01
Duză din beton refractar înlocuibilă
Gazul rezultat din gazeificare trece prin duza de material ZO 1400 și se amestecă acolo cu aer secundar preîncălzit. Duza se înlocuiește ca piesă de schimb, nu face corp comun cu cazanul.
02
Cameră de umplere de 80 dm³
Pereți conici și spațiu șamotat, ca să se formeze mai puțin gudron. Încarci până la 20 kg de combustibil, prin ușa de 435 × 255 mm.
03
Clasa 3 / 3 conform EN 303-5
Tirajul necesar la coș este de 0,15 – 0,20 mBar, iar presiunea maximă de funcționare este de 3 bar.
Cazan VIGAS 16 LC
Inginerie produs
Cum arată cazanul pe dinăuntru

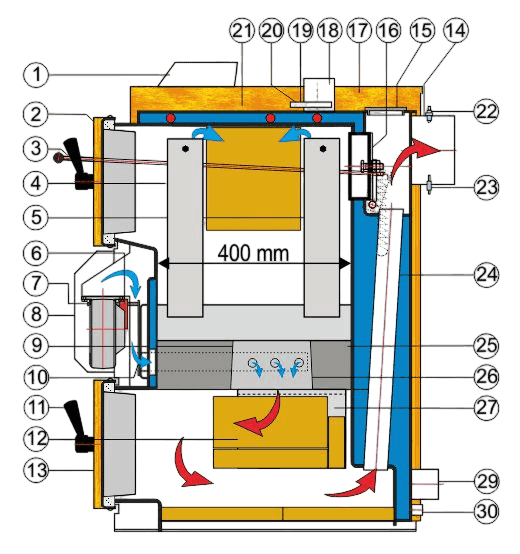

Fotografia de produs, schema cu poziții numerotate, desenul de dimensiuni și secțiunea prin construcția sudată, așa cum le publică VIMAR pentru acest model.
- Marcă
- VIGAS
- Producător
- VIMAR, Slovacia
- Familie
- Lambda Control
- Model
- 16 LC
- Tip
- Apă caldă
- Putere nominală
- 16 kW
- Eficiență
- 91 %
- Combustibil
- Lemn
- Regulator
- AK 3000
- Schimbător
- Un cilindru
- Masă
- 400 kg
- Clasa EN 303-5
- 3 / 3
Fără punere în funcțiune garanția nu este valabilă. Punerea în funcțiune costă 2 % fără TVA din prețul cazanului și o poate face doar un tehnician certificat de producător și de distribuitor.
De ce acest model
Ce diferențiază VIGAS 16 LC
Combustibil: Lemn cu o umid. max. de 20% cu valoare calorică de min. 15 MJ/kg
Regulator AK 3000
Comandă ventilatorul de suflare, clapeta servo care împarte aerul primar și secundar și restul componentelor conectate.
Ardere reglată după sonda Lambda
Sonda măsoară oxigenul din gazele arse, iar placa Lambda AK 3000 L dozează aerul în funcție de valoarea citită. Producătorul indică un consum de combustibil mai mic cu 20 – 25 % și valori reduse de emisii.
Schimbător de căldură un cilindru
Țevi de oțel Ø 57 × 4,5 mm, asamblate prin sudare. Schimbător antisupraîncălzire: la cerere.
Echipament de bază
- Regulator AK 3000
- Sonda Lambda
- Termometru gaze arse
- Clapetă servo pentru controlul aerului primar și secundar
Avantaje
- Reducerea consumului de combustibil cu 20 – 25 % printr-o ardere perfectă
- Eficiența cazanului de 91%
- Posibilitatea detașării reglării aerului primar pentru o curățire ușoară
- Pereți conici ai camerei de umplere
- Spațiu șamotat al rezervorului pentru reducerea formării gudronului
- Îmbunătățirea izolației pentru o eficiență sporită
Emisii măsurate la putere nominală
Valorile limită EN 303-5:1999 pentru aparate cu alimentare manuală până la 50 kW, la 10 % O₂, în mg/m³.
| Poluant | cl. 1 | cl. 2 | cl. 3 | Măsurat |
|---|---|---|---|---|
| CO | 15 000 | 5 000 | 3 000 | 215 |
| OGC | 2 000 | 300 | 150 | 14 |
| Praf | 200 | 180 | 150 | 25 |
Valori măsurate la putere nominală, conform EN 303-5:1999, la 10 % O₂.
Date tehnice
Specificații VIGAS 16 LC
Performanță
- Putere termică nominală
- 16kW
- Interval de putere
- 12 – 18kW
- Eficiență
- 91%
- Clasa conform EN 303-5
- 3 / 3eficiență / emisii
- Temperatura gazelor arse la putere nominală
- 190°C
- Temperatura gazelor arse la putere minimă
- 120°C
- Nivel de zgomot
- 45dB
Combustibil
- Combustibil
- Lemn cu o umid. max. de 20% cu valoare calorică de min. 15 MJ/kg
- Consum la putere nominală
- 4,5kg/h
- Greutatea maximă de combustibil
- 20kg
- Combustibil de substituție
- Deșeuri de lemn, așchii, rumeguș, rumeguș brichete cu umiditatea maximă de 20%
Camera de ardere și construcție
- Volumul camerei de umplere
- 80dm³
- Cameră de umplere - adâncime
- 370mm
- Cameră de umplere - înălțime
- 490mm
- Cameră de umplere - lățime
- 440mm
- Dimensiunile ușii (lățime × înălțime)
- 435 × 255mm
- Schimbător de căldură
- Un cilindru
- Schimbător antisupraîncălzire
- La cerere
- Duză
- Beton refractar ZO 1400, înlocuibilă
- Placare cameră de combustie
- Cărămizi de șamotă P4, 40 mm
Hidraulic
- Presiune maximă de funcționare
- 3bar
- Volumul de apă
- 60l
- Diametrul racordului de intrare
- 2″G
- Diametrul racordului de ieșire
- 2″G
- Diametrul robinetului de umplere
- ½″G
Dimensiuni și masă
- Înălțime cu regulatorul (A)
- 1135mm
- Înălțimea racordului de ieșire (B)
- 1075mm
- Înălțimea racordului de intrare (C)
- 115mm
- Înălțimea robinetului de alimentare (D)
- 55mm
- Înălțimea racordului la coș (E)
- 890mm
- Lățime (F)
- 645mm
- Lățime fără rezervor (G)
- 590mm
- Adâncime (H)
- 840mm
- Racord de ieșire (I)
- 240mm
- Dimensiunea de la marginea cazanului (K)
- 188mm
- Distanța dintre presetupe (L)
- 405mm
- Masa
- 400kg
Coș de fum
- Tiraj la coș
- 0,15 – 0,20mBar
- Diametrul racordului la coș (J)
- 160mm
Electric
- Putere electrică maxim absorbită
- 71W
- Tensiune / frecvență
- 230/50~V/Hz
Emisii măsurate la putere nominală (10 % O₂)
- CO
- 215mg/m³
- OGC
- 14mg/m³
- Praf
- 25mg/m³
Robinet de golire Honeywell TS 130
- Temperatura de deschidere
- 95°C
- Temperatura apei la intrare
- 4 – 15°C
- Presiunea apei la intrare
- 1 – 4bar

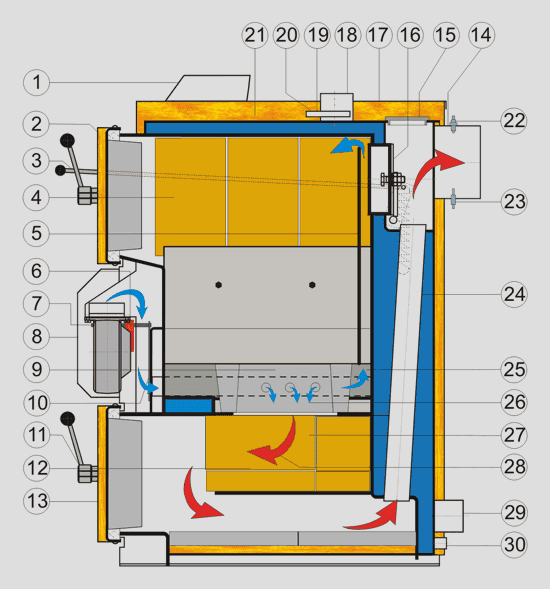

Schema cazanului
Construcția, poziție cu poziție
- 1Regulatorul AK 3000
- 2Ușa superioară
- 3Tija clapetei coșului
- 4Camera de gazeificare
- 5Conducție aer primar
- 6Comanda servo a clapetei
- 7Ventilator
- 8Capac ventilator
- 9Duza din beton refractar
- 10Clapetă aer secundar
- 11Dispozitiv de închidere a ușii
- 12Cărămizi de șamotă
- 13Ușa inferioară
- 14Racord coș
- 15Capac schimbător de căldură
- 16Clapetă de încălzire
- 17Manta superioară posterioară
- 18Racord apă de ieșire
- 19Siguranța termică
- 20Termometru cazan
- 21Manta superioară frontală
- 22Sonda Lambda
- 23Termometru gaze arse
- 24Țevi schimbător de căldură
- 25Umplutură din beton refractar
- 26Aer secundar
- 27Camera de combustie
- 28Direcția gaze arse
- 29Racord apă retur
- 30Racord de umplere
Dimensiuni
Desen de dimensiuni
