Ghid de instalare pentru cazanele VIGAS

Reguli de montaj

Cerințele producătorului VIMAR pentru instalarea cazanelor VIGAS:

• Cazanul se racordează numai la o instalație de încălzire centrală a cărei capacitate termică corespunde puterii cazanului.
• Temperatura minimă a apei de retur la intrarea în cazan este de 60 °C. Condiția se asigură cu un ventil termoreglabil sau termostatic; producătorul recomandă ventilele termostatice ESBE.
• La circulația forțată, instalația trebuie să poată prelua, la o pană de curent (cazanul și pompa oprite), cel puțin 10 % din puterea nominală a cazanului. Condiția o asigură schimbătorul de răcire de siguranță cu ventilul de golire Honeywell TS 131, care nu face parte din livrarea cazanului și se cumpără separat.
• Producătorul nu recomandă legătura permanentă cu rețeaua de apă prin robinetul de umplere: dacă robinetul nu mai etanșează, presiunea din instalație poate crește peste limita admisă. Suprapresiunea maximă este de 0,3 MPa.
• Cazanul nu are nevoie de o fundație fixă.
• Camera centralei trebuie să aibă ventilație permanentă printr-o deschidere cu secțiunea de cel puțin 0,025 m². Secțiunile deschiderilor pentru intrarea și ieșirea aerului trebuie să fie aproximativ egale.
• Instalarea o fac numai firme de montaj de specialitate, iar punerea în funcțiune numai un tehnician de service instruit.

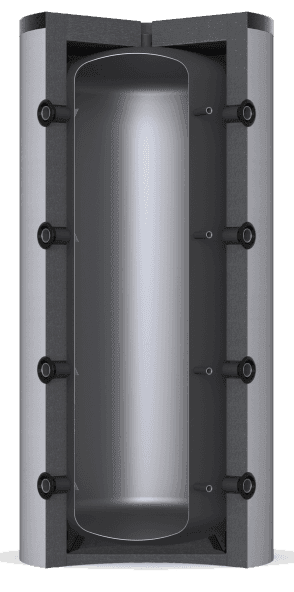

Rezervorul de acumulare

Toate cazanele VIGAS au în echipamentul de bază regulatorul AK 4000, care comandă arderea pe un interval larg de putere modulată. În exploatare, cazanul lucrează însă des sub puterea lui minimă, mai ales când încălzește apa caldă menajeră în afara sezonului de încălzire și la începutul și sfârșitul sezonului. Producătorul arată că aceste condiții nu sunt favorabile duratei de viață a cazanului, mai ales când nici temperatura de 60 °C a apei de retur nu este asigurată.

Soluția recomandată de VIMAR este un rezervor de acumulare montat împreună cu ventilul termostatic cu trei căi ESBE, care menține apa de retur la 60 °C. Volumul rezervorului depinde de felul în care îl folosiți și de schema de racordare (vezi schemele cu rezervor de acumulare, mai jos).

După producător, la cazanele VIGAS o încărcare ajunge de obicei pentru 12 ore de funcționare, adică se folosește mai puțin de 30 % din puterea nominală; pentru durata de viață este bine ca un cazan să lucreze la cel puțin 50 % din puterea nominală. Cu rezervor de acumulare, cazanul lucrează la 100 % din putere până la temperatura dorită. Dacă se cere în același timp și încălzire, puterea se împarte între încărcarea rezervorului și încălzire, iar rezervorul se încarcă doar cu surplusul.

Cazanul și rezervorul sunt legate hidraulic, deci temperatura lor crește împreună. La 2 °C peste temperatura setată (la cazanele DPA pe peleți, la 3 °C), cazanul trece în regim de așteptare, cu 0 % putere; încărcarea rezervorului și încălzirea sunt comandate atunci numai prin pompe. În regimul de așteptare se poate adăuga oricând combustibil fără ca rezervorul să se supraîncălzească, ceea ce lungește intervalul dintre încărcări. Cazanul se reaprinde automat abia după ce rezervorul s-a descărcat până la temperatura aleasă, reglabilă între 20 °C și 70 °C. După arderea combustibilului și scăderea temperaturii gazelor arse până la temperatura de oprire, cazanul se oprește. Cazanul combinat VIGAS 18 DPA poate trece automat, după arderea lemnului, pe peleți și poate continua încălzirea încă câteva zile. Pentru a folosi complet sistemul de comandă, producătorul recomandă racordarea după schema ZSE-2 sau ZS2E-1.

Volumul minim al rezervorului

VIMAR dă două valori pentru unele modele: cea din fișa produsului (Regulamentul UE 2015/1189) și cea de pe pagina lui despre rezervoarele de acumulare. Le trecem pe amândouă.

Model	Fișa produsului	Recomandarea VIMAR pentru rezervor
VIGAS 12 DPA, 12 PEL, 16, 18 DPA, 18 PEL	500 l	500 l
VIGAS 25	800 l	800 l
VIGAS 26 DPA, 26 PEL	800 l	1000 l
VIGAS 40	1000 l	1000 l
VIGAS 60	1500 l	1500 l
VIGAS 80, 100	2000 l	3000 l

Modelele Lambda Control au în fișa produsului aceleași valori ca modelele standard de aceeași putere. Pentru VIGAS 100, VIMAR publică doar fișa modelului VIGAS 100 LC.

Ventilul termostatic ESBE

Ventilele termostatice ESBE VTC 312 și VTC 317 sunt potrivite pentru protecția cazanelor de până la 40 kW, iar VTC 511 pentru cazane de până la 150 kW. Ele protejează cazanul și împotriva coroziunii la temperaturi joase și se folosesc la încărcarea rezervoarelor de acumulare. După producător, menținerea constantă a temperaturii de 60 °C înseamnă un randament mai mare al cazanului, mai puțin gudron și o durată de viață mai lungă. Vezi ventilele termostatice ESBE.

Coșul de fum

Coșul de fum influențează direct siguranța în exploatare, randamentul instalației de încălzire și costul încălzirii. Înainte de înlocuirea sau montarea unui cazan nou, producătorul recomandă ca un specialist (coșarul) să verifice dacă înălțimea, diametrul și execuția coșului corespund cerințelor producătorului cazanului, normelor și reglementărilor în vigoare. Un coș nepotrivit poate provoca un incendiu, poate deteriora construcția coșului sau poate face cazanul să nu funcționeze, iar gazele arse pot pătrunde înapoi în locuință.

Cazanul se racordează corect și pe drumul cel mai scurt la canalul coșului. La același canal de fum nu se racordează alte aparate.

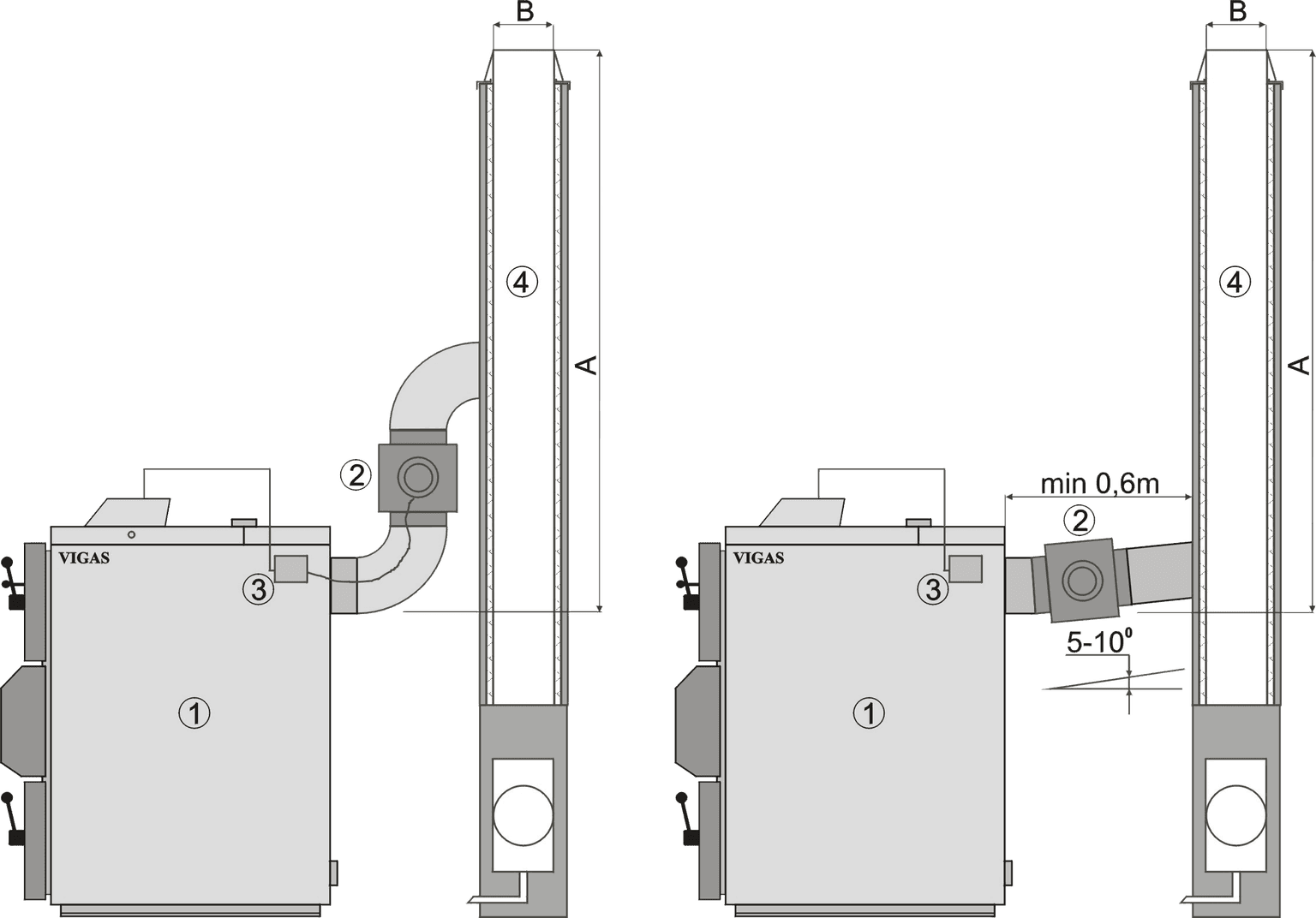

Dacă coșul nu are înălțimea minimă A și diametrul minim B din tabel, între cazan și coș se poate monta un ventilator de evacuare a gazelor arse.

Model	Înălțimea minimă A	Diametrul minim B
VIGAS 16, 25, 12 DPA, 18 DPA, 12 PEL, 18 PEL, 25 TVZ	8 m	160 mm
VIGAS 40, 26 DPA, 26 PEL	8 m	200 mm
VIGAS 60, 80, 100	12 m	200 mm

Avantajele ventilatorului de evacuare

• La încărcarea combustibilului, limitează scăparea fumului în camera centralei.
• Grăbește și ușurează aprinderea.
• La curățarea cazanului, limitează praful din camera centralei.
• Stabilizează tirajul coșului: regulatorul AK 4000 permite reglarea ventilatorului între 35 % și 100 %.

Îngrijirea coșului

La arderea combustibilului solid, în coș ajung resturi arse sub formă de funingine. Funinginea se depune pe pereții coșului și se poate aprinde oricând. Curățarea regulată a coșului previne aceste incendii.

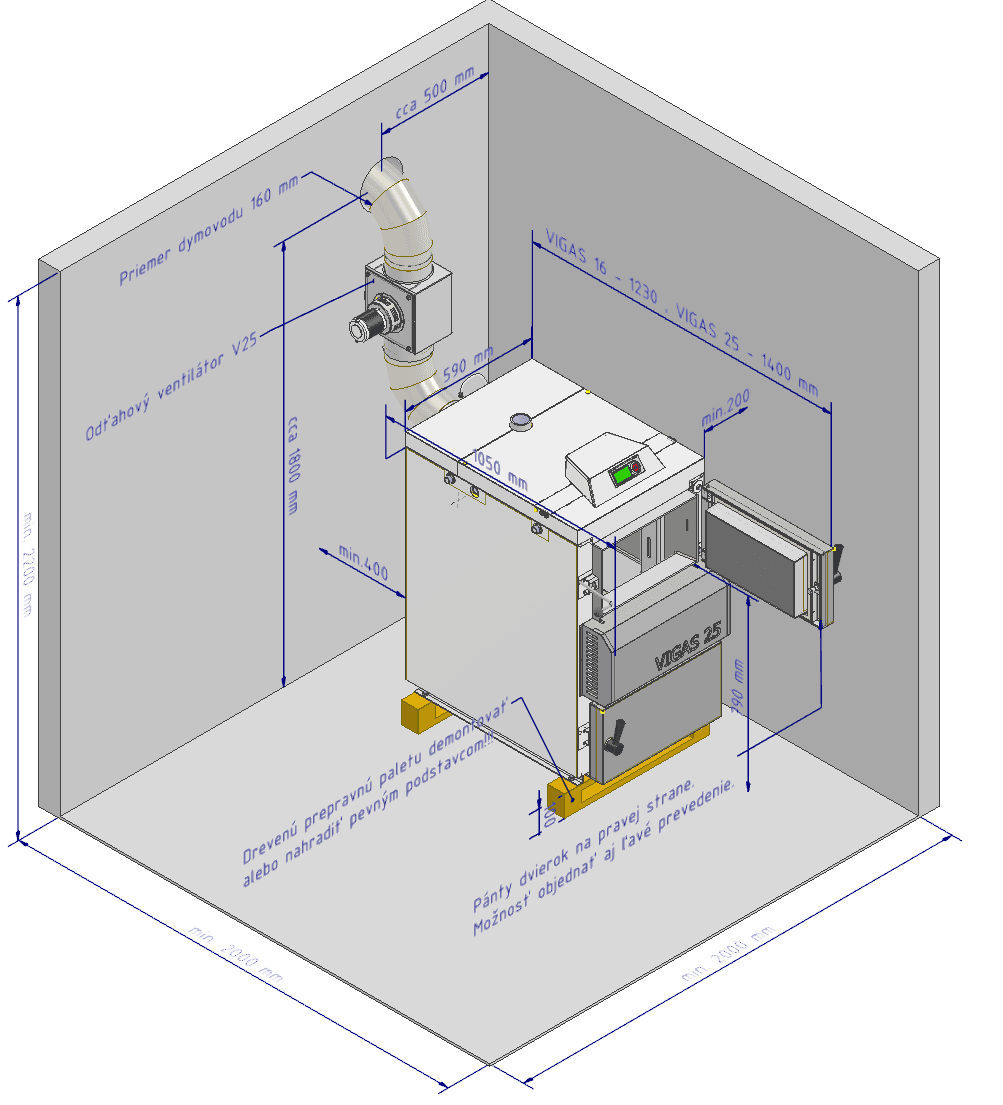

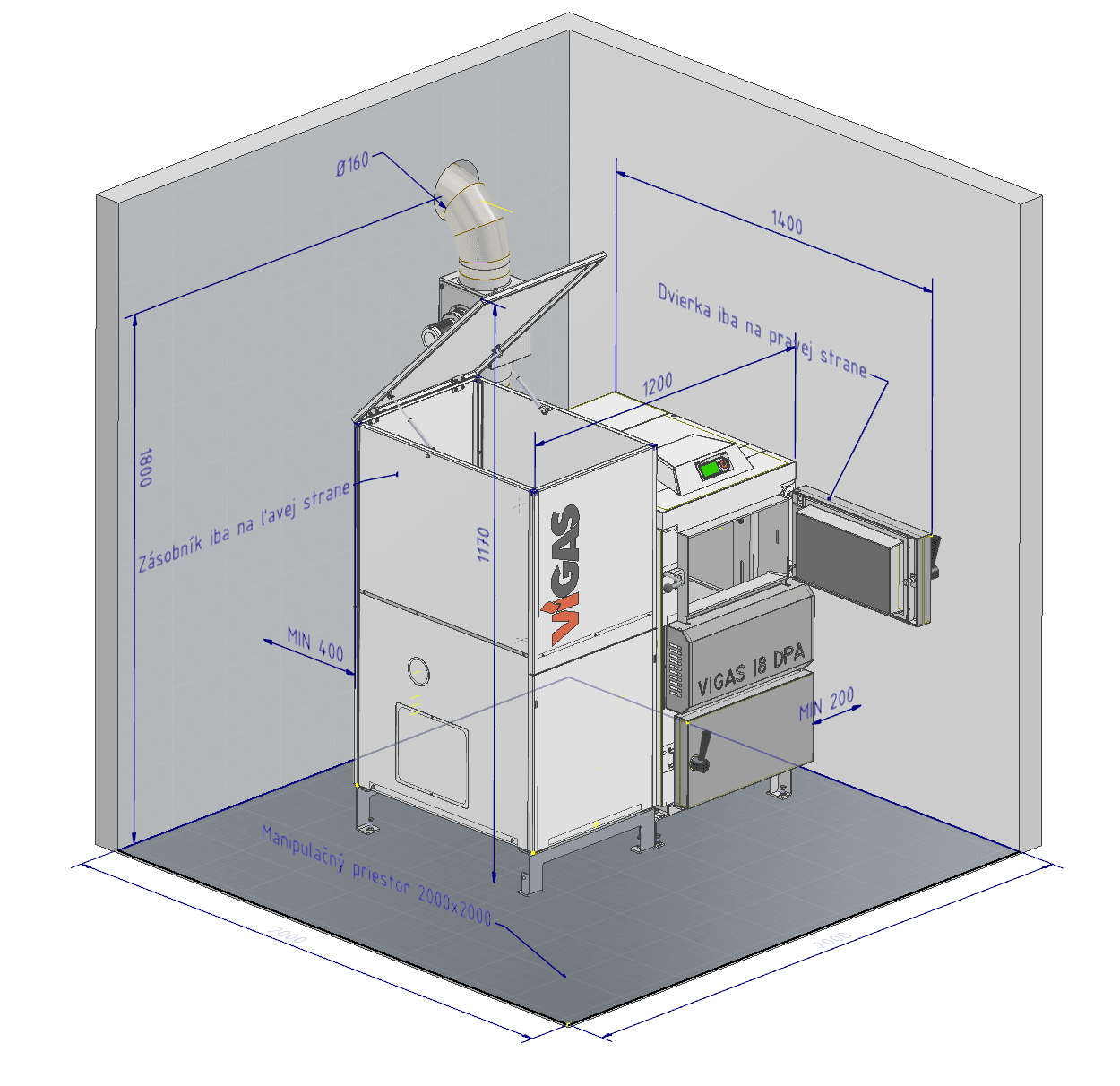

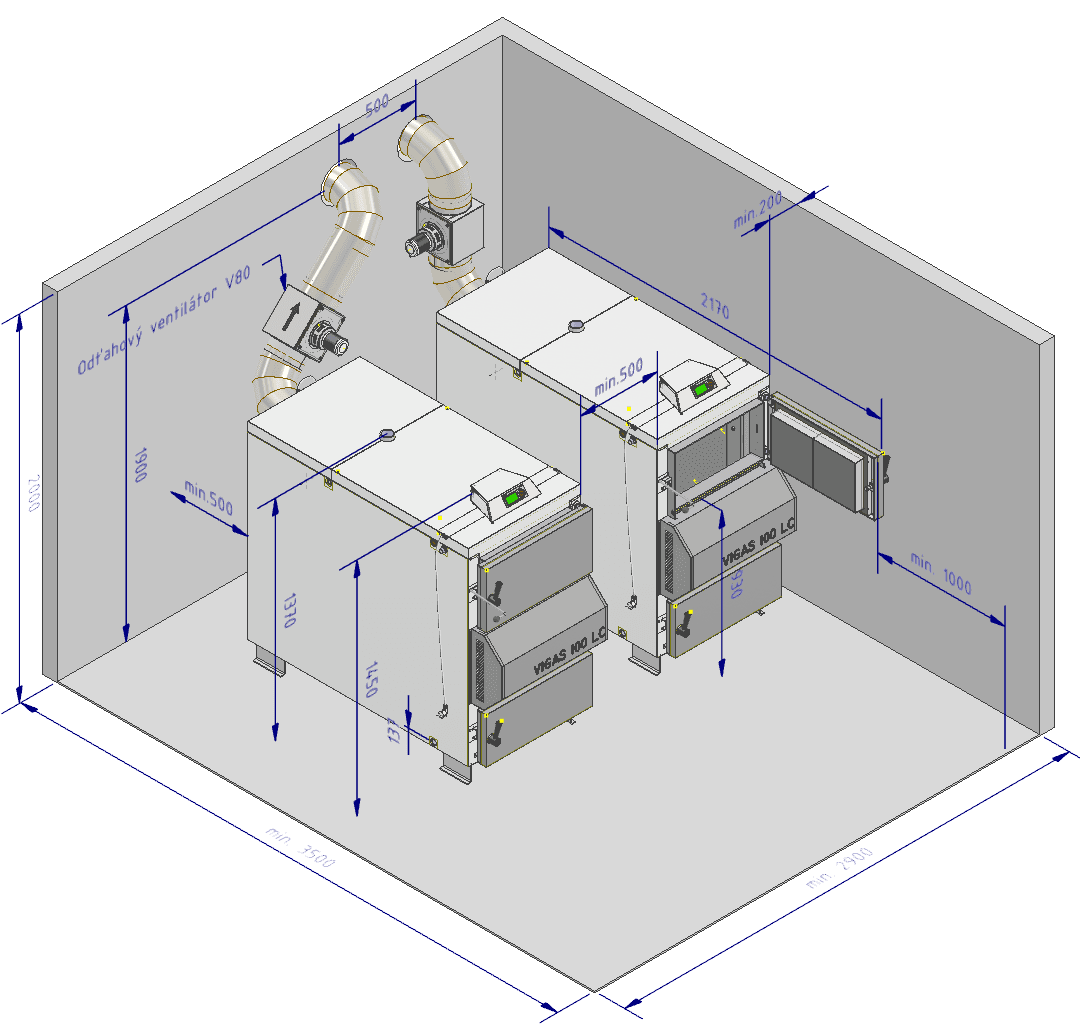

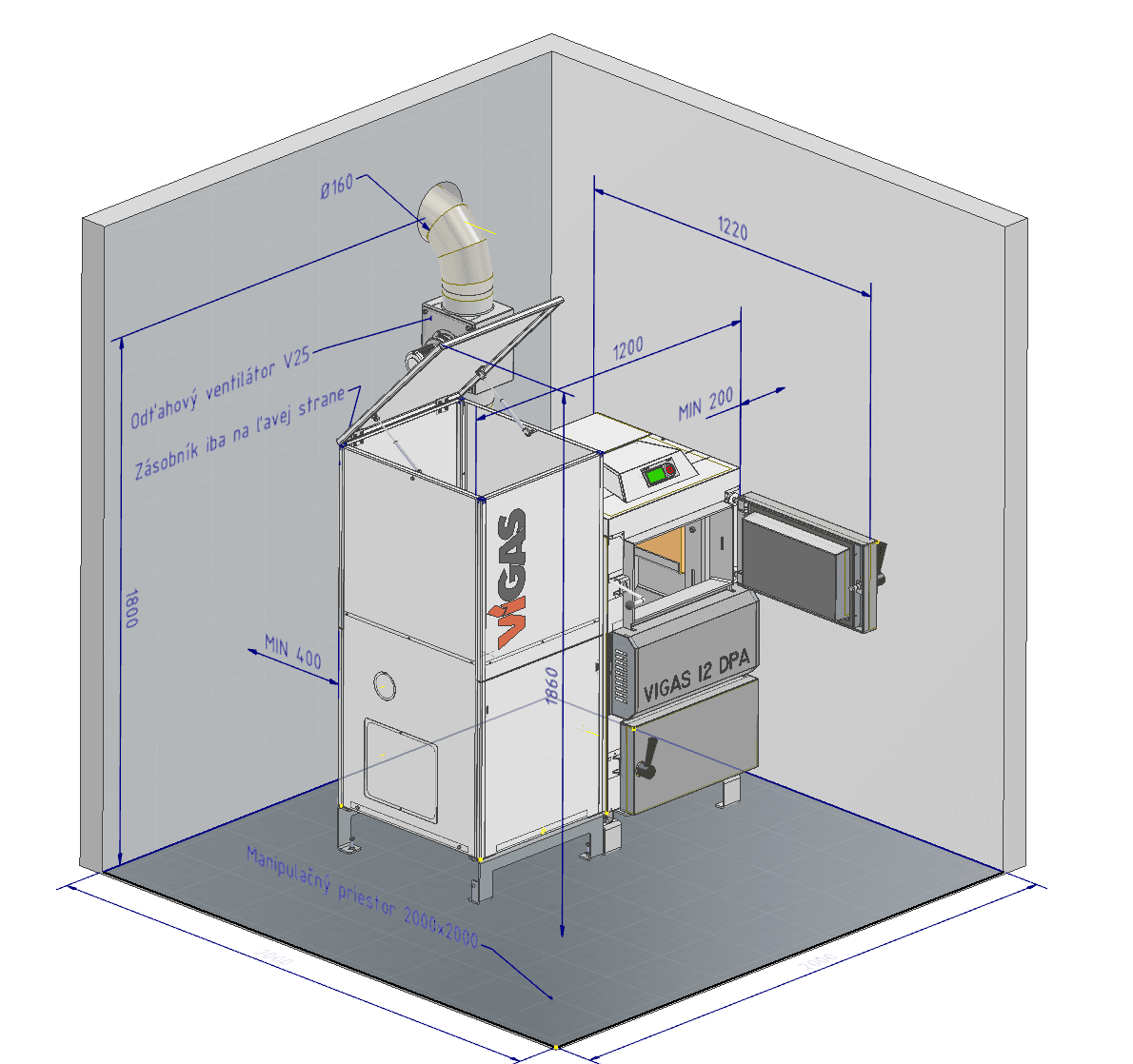

Camera centralei

Dimensiunile camerei centralei depind de tipul și puterea cazanului. Producătorul enumeră ce trebuie luat în calcul:

• tipul și mărimea cazanului (cu încărcare manuală sau automată);
• modul de încărcare (manual sau cu alimentator);
• dacă și combustibilul se depozitează în aceeași încăpere;
• cerințele tehnice: accesul pentru service și distanțele de siguranță;
• rezervorul de acumulare, vasul de expansiune, pompele și conductele.

Dimensiunile minime recomandate de VIMAR:

Instalație	Suprafață	Dimensiuni (exemple)	Înălțime liberă
Cazan mic pe lemne VIGAS 16 – 40 sau pe peleți VIGAS DPA și PEL	cel puțin 6 – 8 m²	2,5 × 3 m sau 2 × 4 m	cel puțin 2,2 m, ideal mai mult, pentru service
Instalație mai mare, cu rezervor de acumulare	cel puțin 10 – 15 m²	3 × 4 m sau mai mult	ideal 2,4 – 2,5 m

VIMAR dă aceste valori după reglementările din Slovacia; în România se aplică normele românești pentru camerele centralelor termice.
