Ventilator de evacuare V25
Componente de ardere
Ventilator de evacuare V25 / V80
Ventilatorul de evacuare a gazelor arse se montează între racordul de coș al cazanului și coș. VIMAR îl recomandă atunci când coșul nu are dimensiunile minime cerute; tipul se alege după cazan, respectiv după diametrul racordului la coș.
- Compatibil cu
- VIGAS 16 LC
- VIGAS 25 LC
- VIGAS 40 LC
- VIGAS 60 LC
- VIGAS 80 LC
- VIGAS 100 LC
- VIGAS 16
- VIGAS 25
- VIGAS 40
- VIGAS 60
- VIGAS 80
- VIGAS 100
- VIGAS 12 DPA
- VIGAS 18 DPA
- VIGAS 26 DPA
- VIGAS 25 TVZ
- Cod model
- V25 / V80
- Categorie
- Componente de ardere
- Producător
- VIMAR, Slovacia
- Documentație
- 1 document
Descriere tehnică
01
Montajul
Se montează între racordul de ieșire spre coș al cazanului și corpul coșului. Condensatorul se fixează pe lateralul cazanului, iar ventilatorul se leagă electric la placa de putere a regulatorului.
02
Construcția
Corpul ventilatorului este o construcție sudată din tablă cu o grosime de 2,5 mm. Racordul de intrare este conceput pentru montarea ventilatorului exhaustor pe cazan, racordul de ieșire este destinat montării la coșul de fum. Rotorul este atașat direct la arborele electromotorului, care este răcit de roata de răcire. Suprafața ventilatorului este amenajată cu un strat refractar.
03
Variante și coduri VIMAR
- Cod 0507: Ventilator de evacuare V25 (VIGAS 12 DPA, 16, 18 DPA, 25 și 25 TVZ)
- Cod 0508: Ventilator de evacuare V80 (VIGAS 26 DPA, 40, 60, 80, 100)

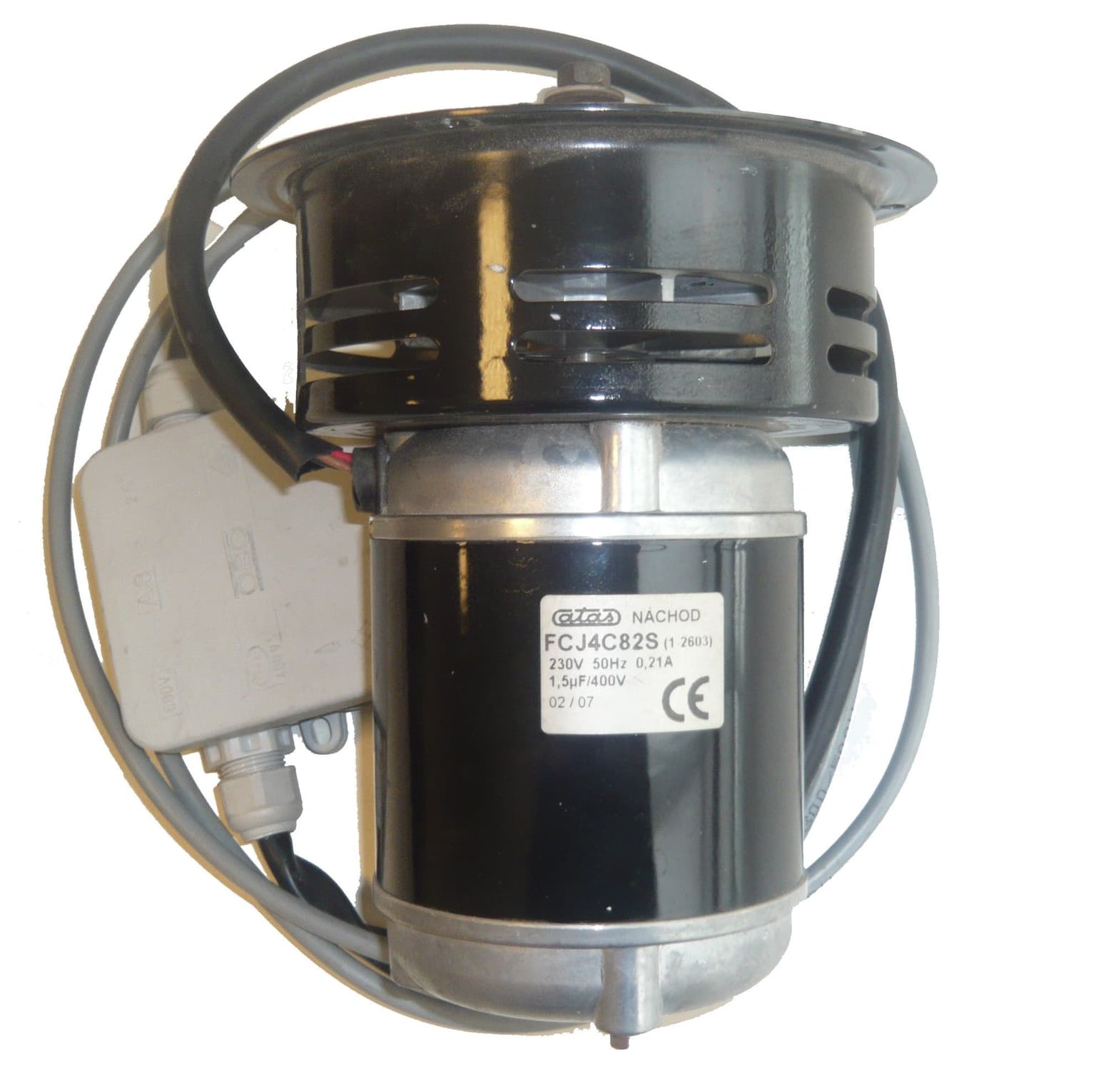

- Cod 0509: Motor pentru V25 / V80, piesă de schimb

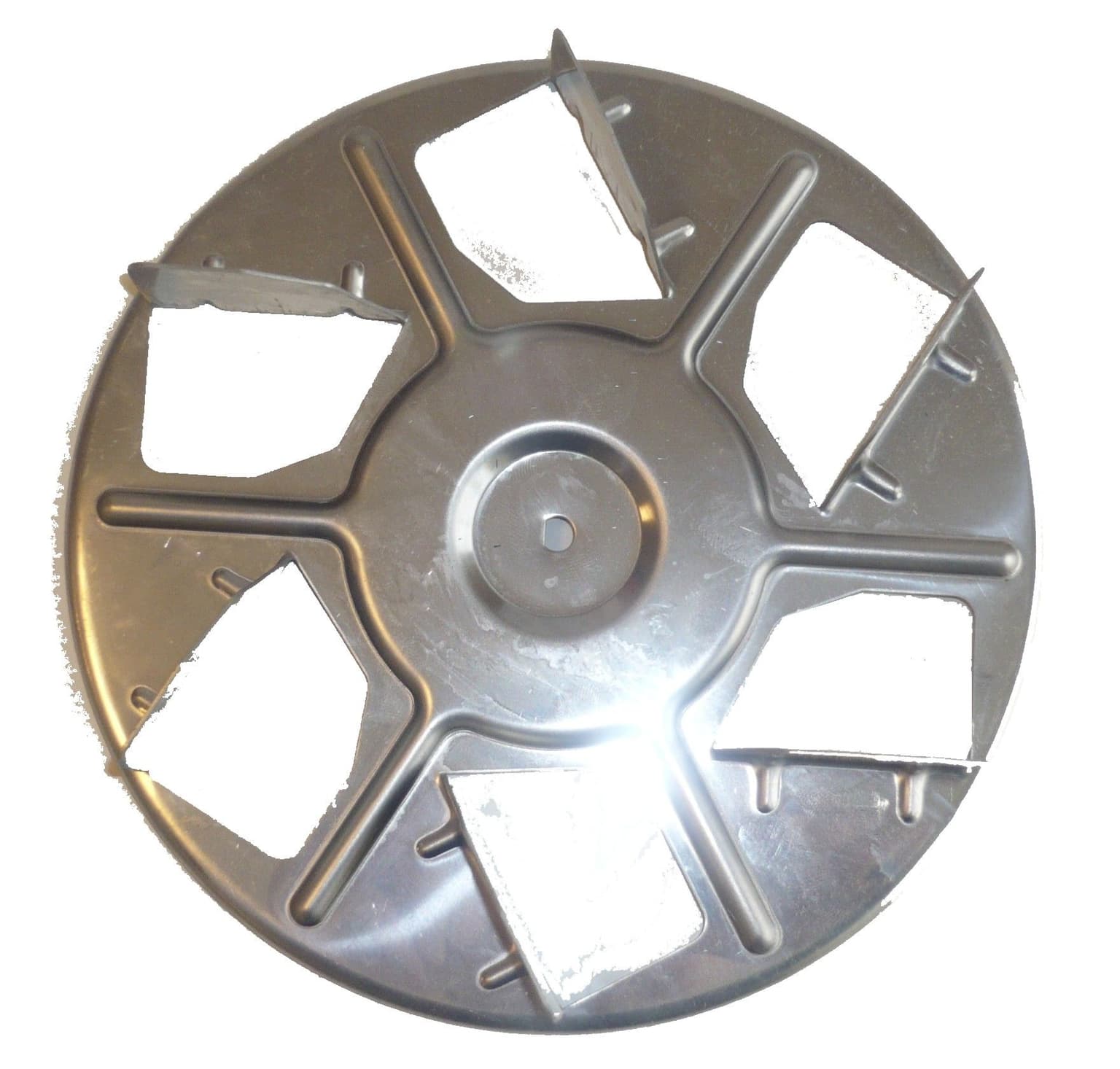

- Cod 0510: Rotor pentru V25 / V80, piesă de schimb

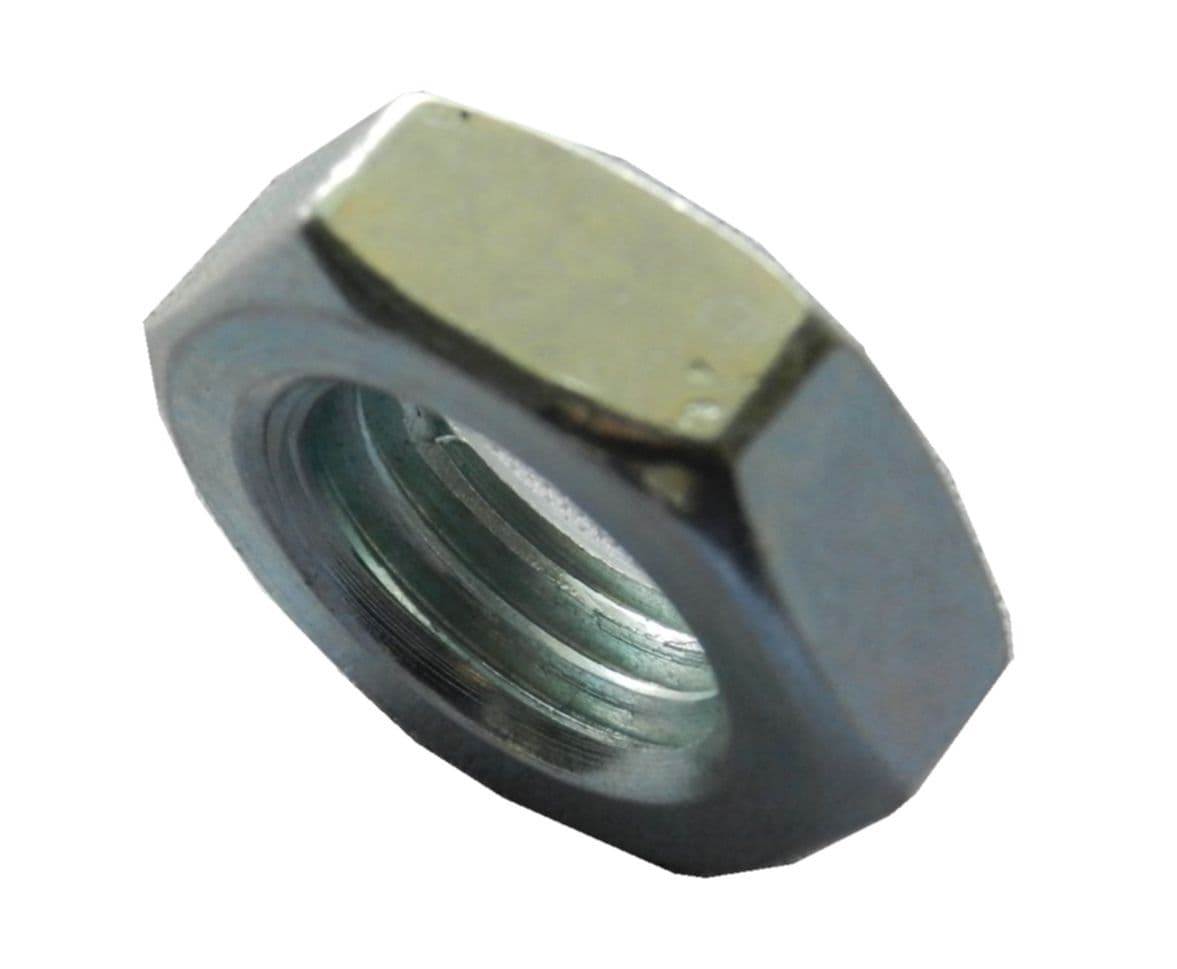

- Cod 0511: Piuliță M6 cu filet pe stânga, pentru V25 / V80

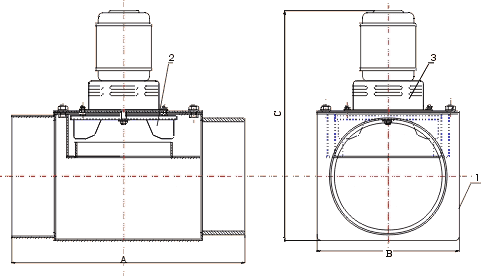

Descrierea ventilatorului
- 1Corpul ventilatorului - construcție sudată din tablă de 2,5 mm
- 2Rotorul, atașat direct la arborele electromotorului
- 3Electromotorul, răcit de roata de răcire
Date tehnice
Specificațiile publicate de producător
V25 și V80 (fișa producătorului)
- Temperatura maximă de utilizare
- 600°C
- Turație
- 2780rot/min
- Putere absorbită
- 48W
- Tensiune / frecvență
- 230/50V/Hz
- Grad de protecție
- IP 20
- Masă
- 13kg
Dimensiuni - V25 / V80
- Lungimea A
- 385 / 385mm
- Lățimea B
- 235 / 235mm
- Înălțimea C
- 347 / 382mm
- Diametru racord intrare
- 167 / 203mm
- Diametru racord ieșire
- 159 / 194mm
Documentație
Documente pentru Ventilator de evacuare V25 / V80
