VIGAS 29 UD
Singurul model din gamă destinat arderii cărbunelui brun, cu lemnul ca substitut.
Model scos din fabricație. VIMAR nu mai produce VIGAS 29 UD și nu are un model nou pe cărbune brun. Pentru o instalație nouă, vezi modelele pe lemne sau pe peleți din gama actuală. Pentru un 29 UD aflat în funcțiune se găsesc în continuare garniturile.
VIGAS 29 UD este un cazan pe cărbune brun și lemn, cu gazeificare produs de VIMAR (Slovacia), cu puterea termică nominală de 29 kW (interval 8 – 35 kW).
29kWPutere nominală
8 – 35kWInterval de putere
105dm³Cameră de umplere
Despre acest model
Unde se încadrează în gamă
VIGAS 29 UD face parte din gama „Combustibil special” și arde cărbune brun, iar ca alternativă lemn. Combustibilul se descompune termic în camera de umplere, iar gazul rezultat trece prin duza din beton refractar, se amestecă cu aer secundar preîncălzit și arde în camera de combustie. Înainte de a ajunge la coș, gazele de ardere își lasă căldura în schimbătorul tubular.
01
Duză din beton refractar înlocuibilă
Gazul rezultat din gazeificare trece prin duza de material ZO 1400 și se amestecă acolo cu aer secundar preîncălzit. Duza se înlocuiește ca piesă de schimb, nu face corp comun cu cazanul.
02
Cameră de umplere de 105 dm³
Pereți conici și spațiu șamotat, ca să se formeze mai puțin gudron. Încarci până la 30 kg de combustibil, prin ușa de 435 × 255 mm.
03
Clasa 3 / 3 conform EN 303-5
Tirajul necesar la coș este de 0,15 – 0,20 mBar, iar presiunea maximă de funcționare este de 3 bar.
Cazan VIGAS 29 UD
Inginerie produs
Cum arată cazanul pe dinăuntru
Fotografia de produs, schema cu poziții numerotate, desenul de dimensiuni și secțiunea prin construcția sudată, așa cum le-a publicat VIMAR pentru acest model.
- Marcă
- VIGAS
- Producător
- VIMAR, Slovacia
- Model
- 29 UD
- Tip
- Apă caldă
- Putere nominală
- 29 kW
- Eficiență
- –
- Combustibil
- Cărbune brun
- Regulator
- AK 2000
- Schimbător
- Doi cilindri
- Masă
- 430 kg
- Clasa EN 303-5
- 3 / 3
Fără punere în funcțiune garanția nu este valabilă. Punerea în funcțiune costă 2 % fără TVA din prețul cazanului și o poate face doar un tehnician certificat de producător și de distribuitor.
De ce acest model
Ce diferențiază VIGAS 29 UD
Combustibil: Cărbune brun
Regulator AK 2000
Comandă ventilatorul de suflare, clapeta servo care împarte aerul primar și secundar și restul componentelor conectate.
Schimbător de căldură doi cilindri
Țevi de oțel Ø 57 × 4,5 mm, asamblate prin sudare. Schimbător antisupraîncălzire: la cerere.
Date tehnice
Specificații VIGAS 29 UD
Performanță
- Putere termică nominală
- 29kW
- Interval de putere
- 8 – 35 (8 – 29)*kW
- Clasa conform EN 303-5
- 3 / 3eficiență / emisii
- Temperatura gazelor arse la putere nominală
- 240°C
- Temperatura gazelor arse la putere minimă
- 150°C
- Nivel de zgomot
- 45,5dB
Combustibil
- Combustibil
- Cărbune brun
- Consum la putere nominală
- 7,8 (8,0)*kg/h
- Greutatea maximă de combustibil
- 30kg
- Combustibil de substituție
- Deșeuri de lemn, așchii, rumeguș, rumeguș brichete (pentru 29 UD și 18 DP lemn cu umiditatea maximă de 20%)
Camera de ardere și construcție
- Volumul camerei de umplere
- 105dm³
- Cameră de umplere - adâncime
- 490/440mm
- Cameră de umplere - înălțime
- 500mm
- Cameră de umplere - lățime
- 440mm
- Dimensiunile ușii (lățime × înălțime)
- 435 × 255mm
- Schimbător de căldură
- Doi cilindri
- Schimbător antisupraîncălzire
- La cerere
- Duză
- Beton refractar ZO 1400, înlocuibilă
- Placare cameră de combustie
- Cărămizi de șamotă P4, 40 mm
Hidraulic
- Presiune maximă de funcționare
- 3bar
- Volumul de apă
- 75l
- Diametrul racordului de intrare
- 2″G
- Diametrul racordului de ieșire
- 2″G
- Diametrul robinetului de umplere
- ½″G
Coș de fum
- Tiraj la coș
- 0,15 – 0,20mBar
- Diametrul racordului la coș (J)
- 160mm
Electric
- Putere electrică maxim absorbită
- 70W
- Tensiune / frecvență
- 230/50~V/Hz

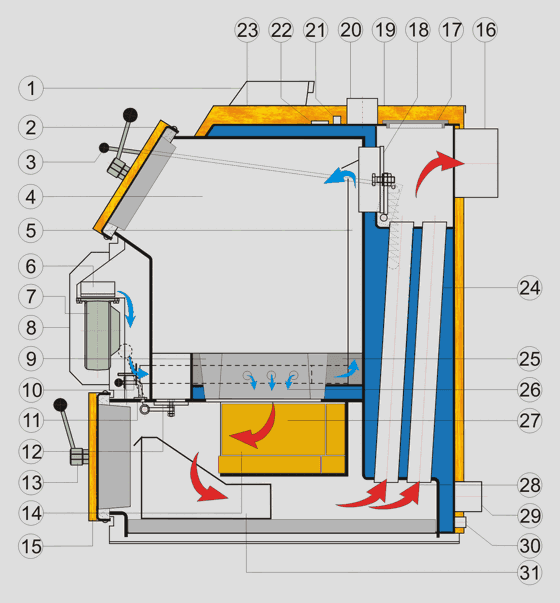

Schema cazanului
Construcția, poziție cu poziție
- 1Regulatorul AK 2000
- 2Ușa superioară
- 3Tija clapetei coșului
- 4Camera de gazeificare
- 5Conducție aer primar
- 6Clapetă ventilator
- 7Ventilator
- 8Capac ventilator
- 9Duza din beton refractar
- 10Clapetă aer secundar
- 11Clapetă de curățire
- 12Deschizătură de curățire
- 13Dispozitiv de închidere a ușii
- 14Cărămizi de șamotă
- 15Ușa inferioară
- 16Racord coș
- 17Capac schimbător de căldură
- 18Clapetă de încălzire
- 19Manta superioară posterioară
- 20Racord apă de ieșire
- 21Siguranța termică
- 22Termometru cazan
- 23Manta superioară frontală
- 24Țevi schimbător de căldură
- 25Umplutură din beton refractar
- 26Aer secundar
- 27Camera de combustie
- 28Direcția gaze arse
- 29Racord apă retur
- 30Racord de umplere
- 31Cenușar pentru 29 UD
Dimensiuni
Desen de dimensiuni
Dimensiuni și masă
- Înălțime cu regulatorul (A)
- 1120mm
- Înălțimea racordului de ieșire (B)
- 1045mm
- Înălțimea racordului de intrare (C)
- 110mm
- Înălțimea robinetului de alimentare (D)
- 55mm
- Înălțimea racordului la coș (E)
- 890mm
- Lățime (F)
- 645mm
- Lățime fără rezervor (G)
- 590mm
- Adâncime (H)
- 1070mm
- Racord de ieșire (I)
- 240mm
- Diametrul racordului la coș (J)
- 160mm
- Dimensiunea de la marginea cazanului (K)
- 230mm
- Distanța dintre presetupe (L)
- 350mm
- Masa
- 430kg
Documentație
Documente pentru VIGAS 29 UD
Accesorii compatibile
Componente pentru VIGAS 29 UD
Compatibilitatea indicată provine din echipamentul de bază și din opțiunile de conectare publicate pentru regulatorul AK 2000. Confirmăm telefonic orice piesă înainte de comandă.
