VIGAS 12 PEL
Cazan automat pe peleți de 12 kW, cu rezervor integrat, aprindere automată și senzor de nivel pentru peleți.
VIGAS 12 PEL este un cazan automat pe peleți produs de VIMAR (Slovacia), cu puterea termică nominală de 12 kW (interval 1,8 – 12,9 kW) și eficiența de 90,54 %, din familia Peleți.
12kWPutere nominală
1,8 – 12,9kWInterval de putere
225dm³Rezervor de peleți
Montaj în județul Bihor
Pe lângă cazan, îți putem face și montajul, cu angajații noștri, instruiți de VIGAS.
Serviciu asigurat de Cazane Shop
Solicită montaj(se deschide pe Cazane Shop, într-o filă nouă)
Despre acest model
Unde se încadrează în gamă
VIGAS 12 PEL este un cazan automat pe peleți. Peleții ajung din rezervorul integrat pe un grătar din oțel refractar prin două șnecuri și un dozator rotativ, iar spirala electrică îi aprinde singură. Gazele arse se răcesc într-un schimbător tubular pe două rânduri.
Cazanul nu are curățare automată a cenușii; producătorul indică golirea camerei de ardere o dată la 7 zile. Producătorul permite numai peleți standard din lemn, cu diametrul de 6 mm și putere calorică de minimum 18 MJ/kg; peleții din paie, fân sau alte materiale sunt interziși.
01
Rezervor de peleți de 225 dm³
Încap până la 135 kg de peleți. Peleții ajung în arzător prin două șnecuri și un dozator rotativ.
02
Clasa 5 / 5 conform EN 303-5+A1:2023
Tirajul necesar la coș este de 0,15 – 0,20 mBar, iar presiunea maximă de funcționare este de 3 bar.

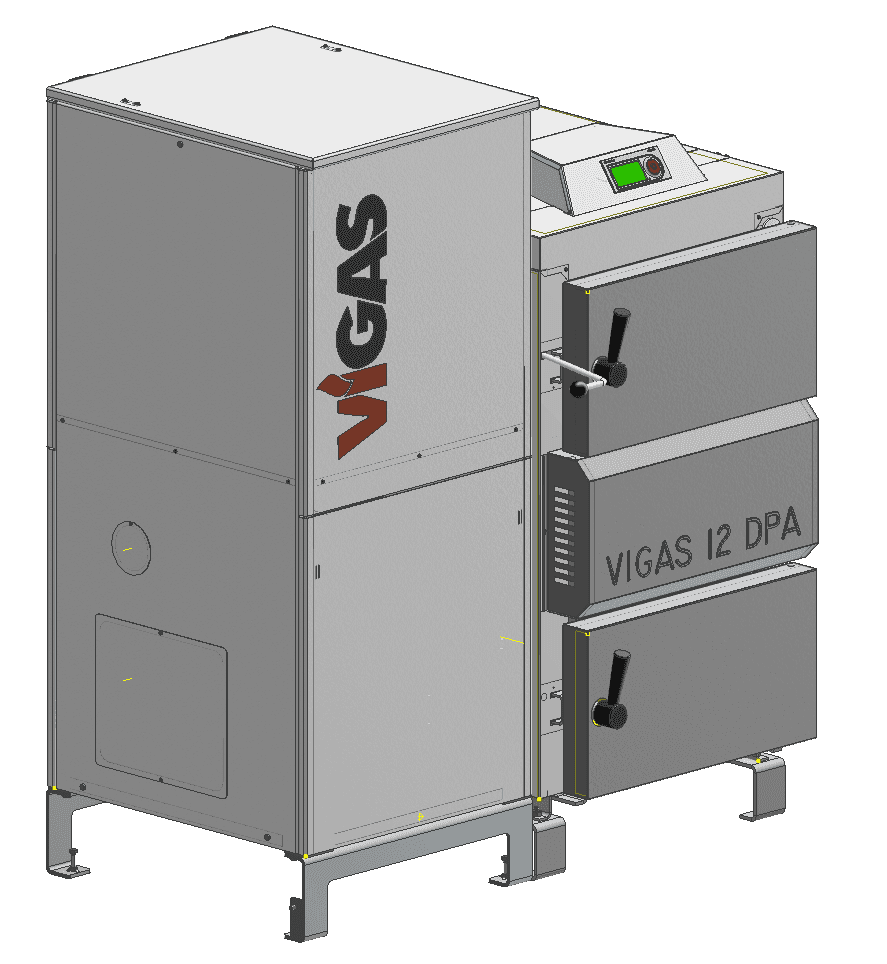

Fotografie produs
Inginerie produs
Cum arată cazanul pe dinăuntru

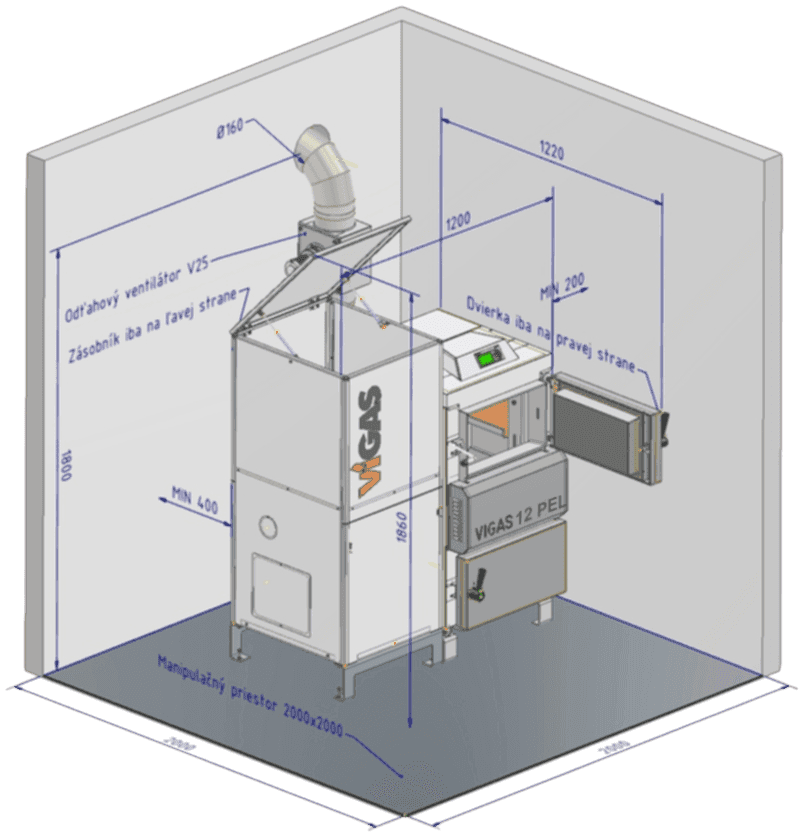

Fotografia de produs, schema cu poziții numerotate, desenul de dimensiuni și amplasarea în camera centralei, așa cum le publică VIMAR pentru acest model.
- Marcă
- VIGAS
- Producător
- VIMAR, Slovacia
- Familie
- Peleți
- Model
- 12 PEL
- Tip
- Apă caldă
- Putere nominală
- 12 kW
- Eficiență
- 90,54 %
- Combustibil
- Peleți
- Regulator
- AK 4000
- Schimbător
- –
- Masă
- –
- Clasa EN 303-5
- 5 / 5
Fără punere în funcțiune garanția nu este valabilă. Punerea în funcțiune costă 2 % fără TVA din prețul cazanului și o poate face doar un tehnician certificat de producător și de distribuitor.
De ce acest model
Ce diferențiază VIGAS 12 PEL
Combustibil: Peleți cu diametrul de 6 mm și lungimea de până la 40 mm, 18,5 – 19 MJ/kg
Regulator AK 4000
Crește sau scade continuu turația ventilatorului de suflare după temperatură, are program săptămânal și semnalează când s-a terminat combustibilul sau când apare o defecțiune, cu descrierea ei.
Aprindere automată și senzor de nivel
Spirala electrică aprinde peleții. Senzorul ultrasonic din rezervor anunță cât timp mai arde cazanul și îl oprește când rezervorul s-a golit.
Echipament de bază
- Regulatorul AK 4000
- Ventilator de suflare EBM
- Termometru pentru gaze arse PT1000
- Expander pentru peleți
- Servomotor pentru clapeta de aer
- Duză mică din beton refractar LAC, cu 5 orificii
- Arzător de peleți
- Cameră de ardere
- Deflector
- Motor cu reductor
- Spirală de aprindere
- Siguranță termică STB
- Accesorii de curățare
- Robinet de golire 1/2″
Avantaje
- Regulator AK 4000 cu display grafic, de pe care urmărești și setezi tot
- Producătorul indică o autonomie pe peleți de 3 – 7 zile
- Puterea se reglează automat, continuu, între 10 și 100 %
- Senzor ultrasonic pentru nivelul peleților: anunță cât timp mai arde cazanul și îl oprește când rezervorul s-a golit
- Peleții se aprind automat, cu o spirală electrică
- Izolație mai groasă, pentru eficiență mai bună
Emisii măsurate
Valorile măsurate de producător și limita pentru clasa 5 conform EN 303-5+A1:2023, la 10 % O₂, în mg/m³.
| Poluant | Limită cl. 5 | Putere nominală | Putere minimă |
|---|---|---|---|
| CO | 500 | 200 | 460 |
| OGC | 20 | 19 | 17 |
| Praf | 40 | 19 | 15 |
Valori măsurate la 10 % O₂, publicate de producător.
Date tehnice
Specificații VIGAS 12 PEL
Performanță
- Putere termică nominală
- 12kW
- Interval de putere
- 1,8 – 12,9kW
- Eficiență
- 90,54%
- Eficiență la putere minimă
- 89,56%
- Clasa conform EN 303-5
- 5 / 5eficiență / emisii
- Conform Ecodesign, Regulamentul (UE) 2015/1189
- Da
- Temperatura gazelor arse la putere nominală
- 155°C
- Temperatura gazelor arse la putere minimă
- 75°C
- Nivel de zgomot
- 47,7dB
Combustibil
- Combustibil
- Peleți cu diametrul de 6 mm și lungimea de până la 40 mm, 18,5 – 19 MJ/kg
- Consum la putere nominală
- 2,8kg/h
- Greutatea maximă de combustibil - peleți
- 135kg
Camera de ardere și construcție
- Volumul rezervorului de peleți
- 225dm³
- Duză
- Duză mică din beton refractar LAC, 5 orificii, înlocuibilă
Hidraulic
- Presiune maximă de funcționare
- 3bar
- Volumul de apă
- 60l
- Diametrul racordului de intrare
- 2″G
- Diametrul racordului de ieșire
- 2″G
- Diametrul robinetului de umplere
- ½″G
Coș de fum
- Tiraj la coș
- 0,15 – 0,20mBar
- Diametrul racordului la coș (J)
- 160mm
Electric
- Putere electrică absorbită la aprindere
- 1600W
- Putere electrică absorbită în funcționare
- 40W
- Tensiune / frecvență
- 230/50~V/Hz
Emisii măsurate la putere nominală (10 % O₂)
- CO
- 200mg/m³
- OGC
- 19mg/m³
- Praf
- 19mg/m³
Emisii măsurate la putere minimă (10 % O₂)
- CO
- 460mg/m³
- OGC
- 17mg/m³
- Praf
- 15mg/m³

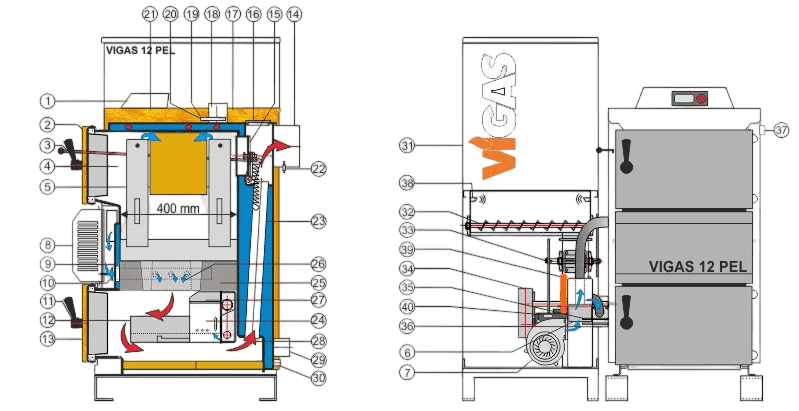

Schema cazanului
Construcția, poziție cu poziție
- 1Regulatorul AK 4000
- 2Ușa superioară
- 3Tija clapetei coșului
- 4Camera de umplere
- 5Conducta de aer primar
- 6Clapeta de aer cu servomotor
- 7Ventilatorul
- 8Capacul frontal
- 9Duza din beton refractar
- 10Diafragma de aer secundar
- 11Închizătoarea ușii
- 12Camera de ardere
- 13Ușa inferioară
- 14Racordul la coș
- 15Clapeta de aprindere
- 16Capacul schimbătorului
- 17Capacul superior din spate
- 18Racordul de ieșire a apei
- 19Siguranța termică STB
- 20Termometrul cazanului
- 21Capacul superior din față
- 22Termometrul pentru gaze arse
- 23Țevile schimbătorului
- 24Arzătorul de peleți
- 25Căptușeala din beton refractar
- 26Aerul secundar
- 27Deflectorul P45
- 28Traseul gazelor arse
- 29Racordul de retur
- 30Racordul de umplere
- 31Rezervorul de peleți
- 32Șnecul de alimentare
- 33Dozatorul rotativ
- 34Reductorul de antrenare
- 35Spirala de aprindere
- 36Flanșa de racordare
- 37Schimbătorul de siguranță
- 38Senzorul ultrasonic
- 39Servomotorul Belimo
- 40Senzorul de temperatură de siguranță
Dimensiuni
Desen de dimensiuni
Cote în mm. Rezervorul de peleți este întotdeauna în stânga cazanului, iar balamalele ușilor în dreapta.
Documentație
Documente pentru VIGAS 12 PEL
Manual de utilizare VIGAS - ediția tipărită
La cerere
Manual de instalare VIGAS - ediția tipărită
La cerere
