VIGAS 26 DPA
Cazan combinat de 26 kW pe peleți și 36 kW pe lemne, cu rezervor integrat de peleți și trecere automată de la lemne la peleți.
VIGAS 26 DPA este un cazan pe lemne și peleți, cu gazeificarea lemnului și arzător de peleți produs de VIMAR (Slovacia), cu puterea termică nominală de 26 kW (interval 6,0 – 28,0 kW), din familia Lemn și peleți.
26kWPutere nominală
6,0 – 28,0kWInterval de putere
160dm³Cameră de umplere
Montaj în județul Bihor
Pe lângă cazan, îți putem face și montajul, cu angajații noștri, instruiți de VIGAS.
Serviciu asigurat de Cazane Shop
Solicită montaj(se deschide pe Cazane Shop, într-o filă nouă)
Despre acest model
Unde se încadrează în gamă
VIGAS 26 DPA este un cazan combinat: arde lemne prin gazeificare și peleți într-un arzător separat, pe un grătar din oțel refractar. Peleții ajung din rezervorul integrat prin două șnecuri și un dozator rotativ. După ce lemnul s-a consumat, cazanul poate trece singur pe peleți.
Lemnul de până la 520 mm se încarcă în camera de umplere, unde se usucă și gazeifică. Cazanul nu are curățare automată a cenușii; producătorul indică golirea camerei de ardere o dată la 7 zile.
01
Duză din beton refractar înlocuibilă
Gazul din lemn trece prin duza LAC și se amestecă acolo cu aerul secundar preîncălzit. Duza se schimbă ca piesă de schimb, nu face corp comun cu cazanul.
02
Cameră de umplere de 160 dm³
Încarci până la 50 kg de lemne, prin ușa de 435 × 255 mm. Lemnele pot avea până la 520 mm.
03
Rezervor de peleți de 340 dm³
Încap până la 225 kg de peleți. Peleții ajung în arzător prin două șnecuri și un dozator rotativ.
04
Clasa 5 / 5 conform EN 303-5+A1:2023
Tirajul necesar la coș este de 0,15 – 0,25 mBar, iar presiunea maximă de funcționare este de 3 bar.
Fotografie produs
Inginerie produs
Cum arată cazanul pe dinăuntru

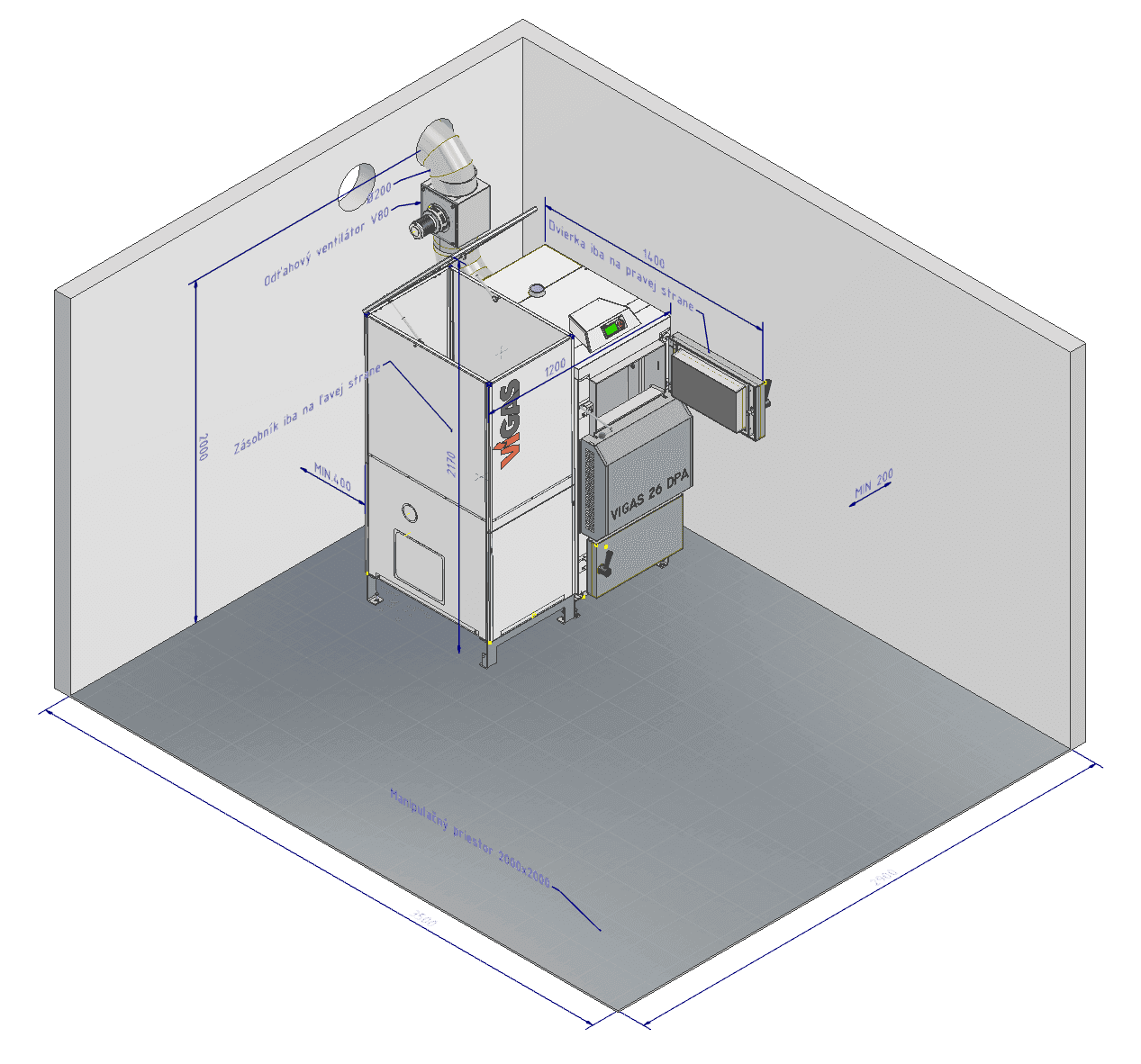

Fotografia de produs, schema cu poziții numerotate, desenul de dimensiuni și amplasarea în camera centralei, așa cum le publică VIMAR pentru acest model.
- Marcă
- VIGAS
- Producător
- VIMAR, Slovacia
- Familie
- Lemn și peleți
- Model
- 26 DPA
- Tip
- Apă caldă
- Putere nominală
- 26 kW
- Eficiență
- 92,83 % peleți · 91,41 % lemn
- Combustibil
- Lemn și peleți
- Regulator
- AK 4000
- Schimbător
- –
- Masă
- –
- Clasa EN 303-5
- 5 / 5
Fără punere în funcțiune garanția nu este valabilă. Punerea în funcțiune costă 2 % fără TVA din prețul cazanului și o poate face doar un tehnician certificat de producător și de distribuitor.
De ce acest model
Ce diferențiază VIGAS 26 DPA
Combustibil: Lemn și peleți
Regulator AK 4000
Crește sau scade continuu turația ventilatorului de suflare după temperatură, are program săptămânal și semnalează când s-a terminat combustibilul sau când apare o defecțiune, cu descrierea ei.
Trece singur de la lemne la peleți
După ce lemnul s-a consumat, cazanul pornește arzătorul de peleți. Legat la un rezervor de acumulare, trece pe peleți abia după ce rezervorul s-a răcit la temperatura aleasă.
Aprindere automată și senzor de nivel
Spirala electrică aprinde peleții. Senzorul ultrasonic din rezervor anunță cât timp mai arde cazanul și îl oprește când rezervorul s-a golit.
Echipament de bază
- Regulatorul AK 4000
- Ventilator de suflare EBM G2E 120
- Termometru pentru gaze arse PT1000
- Expander pentru peleți
- Servomotor Belimo pentru clapeta de aer, lemne și peleți
- Duză din beton refractar LAC, cu 6 orificii
- Arzător de peleți
- Cameră de ardere
- Deflector (cărămidă LAC P45)
- Motor cu reductor
- Spirală de aprindere
- Siguranță termică STB
- Accesorii de curățare
- Robinet de golire 1/2″
Avantaje
- Trece automat de la lemne la peleți
- Regulator AK 4000 cu display grafic, de pe care urmărești și setezi tot
- Producătorul indică o autonomie de 3 – 7 zile pe peleți și 6 – 12 ore pe lemne
- Puterea se reglează automat, continuu: 10 – 100 % pe peleți, 30 – 100 % pe lemne
- Senzor ultrasonic pentru nivelul peleților: anunță cât timp mai arde cazanul și îl oprește când rezervorul s-a golit
- Legat la un rezervor de acumulare, trece pe peleți abia după ce rezervorul s-a răcit la temperatura aleasă
- Peleții se aprind automat, cu o spirală electrică
- Lemne de până la 520 mm lungime
- Cameră de umplere pentru lemne de până la 165 l
- Izolație mai groasă, pentru eficiență mai bună
Emisii măsurate
Valorile măsurate de producător și limita pentru clasa 5 conform EN 303-5+A1:2023, la 10 % O₂, în mg/m³.
| Poluant | Limită cl. 5 | Putere nominală | Putere minimă |
|---|---|---|---|
| CO | 500 | 219 | 386 |
| OGC | 20 | 20 | 20 |
| Praf | 40 | 20 | 15 |
Valori măsurate la funcționarea pe peleți, la 10 % O₂, publicate de producător. Valorile pentru lemne sunt în tabelul de specificații.
Date tehnice
Specificații VIGAS 26 DPA
Performanță
- Putere nominală peleți / lemn
- 26 / 36kW
- Interval de putere - peleți
- 6,0 – 28,0kW
- Interval de putere - lemn
- 15,0 – 38,0kW
- Eficiență - peleți
- 92,83%
- Eficiență la putere minimă - peleți
- 91,74%
- Eficiență - lemn
- 91,41%
- Eficiență la putere minimă - lemn
- 90,10%
- Clasa conform EN 303-5
- 5 / 5eficiență / emisii
- Conform Ecodesign, Regulamentul (UE) 2015/1189
- Da
- Temperatura gazelor arse la putere nominală - peleți
- 165°C
- Temperatura gazelor arse la putere nominală - lemn
- 160°C
- Temperatura gazelor arse la putere minimă - peleți
- 100°C
- Temperatura gazelor arse la putere minimă - lemn
- 105°C
- Nivel de zgomot
- 47,7dB
Combustibil
- Combustibil - lemn
- Lemn cu umiditate de maximum 20 % și putere calorică de minimum 15 MJ/kg
- Combustibil - peleți
- Peleți cu diametrul de 6 mm și lungimea de până la 40 mm, 18,5 – 19 MJ/kg
- Consum la putere nominală - peleți
- 5,5kg/h
- Consum la putere nominală - lemn
- 9,5kg/h
- Greutatea maximă de combustibil - lemn
- 50kg
- Greutatea maximă de combustibil - peleți
- 225kg
- Lungimea maximă a lemnelor
- 520mm
- Combustibil de substituție
- Deșeuri de lemn, așchii, rumeguș, brichete din rumeguș, cu umiditate de maximum 20 %
Camera de ardere și construcție
- Volumul camerei de umplere
- 160dm³
- Volumul rezervorului de peleți
- 340dm³
- Cameră de umplere - adâncime
- 520mm
- Cameră de umplere - înălțime
- 740mm
- Cameră de umplere - lățime
- 380mm
- Dimensiunile ușii (lățime × înălțime)
- 435 × 255mm
- Duză
- Duză din beton refractar LAC, 6 orificii, înlocuibilă
Hidraulic
- Presiune maximă de funcționare
- 3bar
- Volumul de apă
- 105l
- Diametrul racordului de intrare
- 2″G
- Diametrul racordului de ieșire
- 2″G
- Diametrul robinetului de umplere
- ½″G
Coș de fum
- Tiraj la coș
- 0,15 – 0,25mBar
- Diametrul racordului la coș (J)
- 196mm
Electric
- Putere electrică absorbită la aprindere
- 1600W
- Putere electrică absorbită în funcționare
- 40W
- Tensiune / frecvență
- 230/50~V/Hz
Emisii măsurate la putere nominală (10 % O₂)
- CO - peleți
- 219mg/m³
- OGC - peleți
- 20mg/m³
- Praf - peleți
- 20mg/m³
- CO - lemn
- 226mg/m³
- OGC - lemn
- 19mg/m³
- Praf - lemn
- 14mg/m³
Emisii măsurate la putere minimă (10 % O₂)
- CO - peleți
- 386mg/m³
- OGC - peleți
- 20mg/m³
- Praf - peleți
- 15mg/m³
- CO - lemn
- 497mg/m³
- OGC - lemn
- 30mg/m³
- Praf - lemn
- 19mg/m³

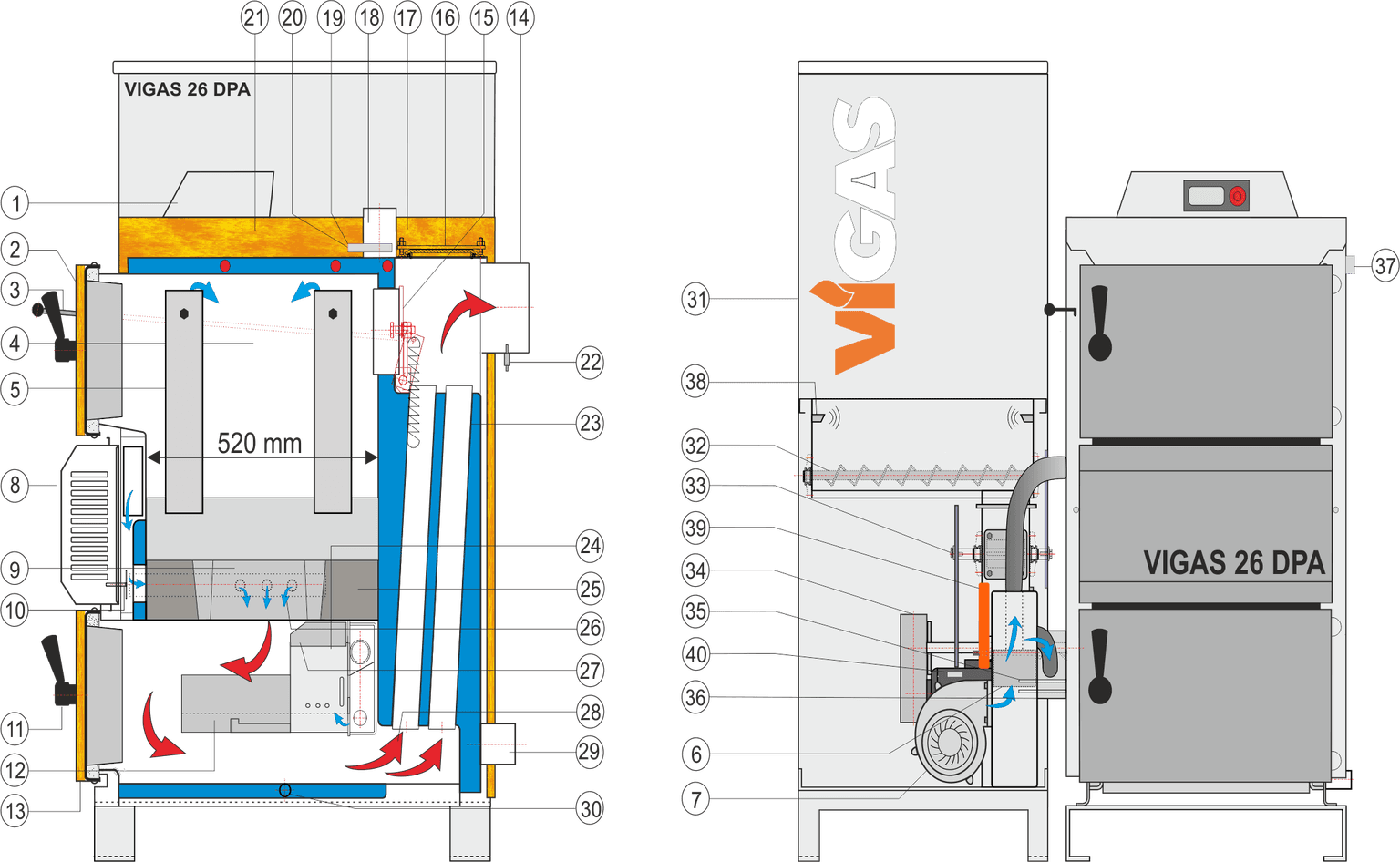

Schema cazanului
Construcția, poziție cu poziție
- 1Regulatorul AK 4000
- 2Ușa superioară
- 3Tija clapetei coșului
- 4Camera de umplere
- 5Conducta de aer primar
- 6Clapeta de aer cu servomotor
- 7Ventilatorul
- 8Capacul frontal
- 9Duza din beton refractar
- 10Diafragma de aer secundar
- 11Închizătoarea ușii
- 12Camera de ardere
- 13Ușa inferioară
- 14Racordul la coș
- 15Clapeta de aprindere
- 16Capacul schimbătorului
- 17Capacul superior din spate
- 18Racordul de ieșire a apei
- 19Siguranța termică STB
- 20Termometrul cazanului
- 21Capacul superior din față
- 22Termometrul pentru gaze arse
- 23Țevile schimbătorului
- 24Arzătorul de peleți
- 25Căptușeala din beton refractar
- 26Aerul secundar
- 27Deflectorul P45
- 28Traseul gazelor arse
- 29Racordul de retur
- 30Racordul de umplere
- 31Rezervorul de peleți
- 32Șnecul de alimentare
- 33Dozatorul rotativ
- 34Reductorul de antrenare
- 35Spirala de aprindere
- 36Flanșa de racordare
- 37Schimbătorul de siguranță
- 38Senzorul ultrasonic
- 39Servomotorul Belimo
- 40Senzorul de temperatură de siguranță
Dimensiuni

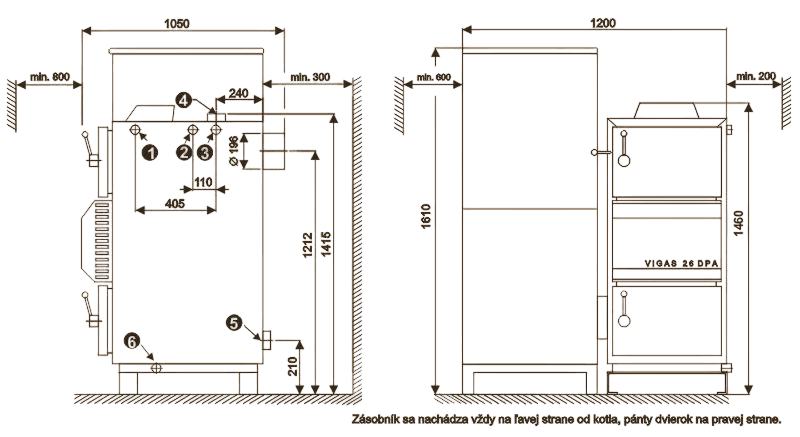

Desen de dimensiuni
Cote în mm. Rezervorul de peleți este întotdeauna în stânga cazanului, iar balamalele ușilor în dreapta.
Documentație
Documente pentru VIGAS 26 DPA
Manual de utilizare VIGAS - ediția tipărită
La cerere
Manual de instalare VIGAS - ediția tipărită
La cerere
Accesorii compatibile
Componente pentru VIGAS 26 DPA
Compatibilitatea indicată provine din echipamentul de bază și din opțiunile de conectare publicate pentru regulatorul AK 4000. Confirmăm telefonic orice piesă înainte de comandă.
Regulatoare
Regulator AK 4000
Regulatorul electronic al tuturor cazanelor VIGAS din gama actuală.
Toate modelele din gama actuală au regulatorul AK 4000 în echipamentul de bază.RegulatoareDisplay AK4000 D
Display-ul grafic al regulatorului AK 4000.
Toate modelele din gama actuală au regulatorul AK 4000 în echipamentul de bază.RegulatoareModul de memorie AK4000M
Actualizează firmware-ul regulatorului AK 4000.
Pentru regulatorul AK 4000.Module de extensieExpander AK4000
Comandă circuite suplimentare de încălzire și apa caldă menajeră din regulatorul AK 4000.
Accesoriu opțional al regulatorului AK 4000, pe care îl au toate modelele din gama actuală.Module de extensieExpander pentru peleți AK4000 EP
Comandă spirala de aprindere și motorul de alimentare la cazanele DPA și PEL.
În echipamentul de bază al modelelor DPA și PEL.Componente de ardereVentilator de suflare EBM G2E 108 / G2E 120
Ventilatorul de suflare al cazanelor VIGAS cu regulator AK 4000.
G2E 108 la 16 – 80 kW, la 12 și 18 DPA / PEL și la 25 TVZ; G2E 120 la 100 kW și la 26 DPA / PEL.Toate cele 26 componente compatibile cu VIGAS 26 DPA:
- Regulator AK 4000
- Display AK4000 D
- Modul de memorie AK4000M
- Expander AK4000
- Expander pentru peleți AK4000 EP
- Ventilator de suflare EBM G2E 108 / G2E 120
- Ventilator de evacuare V25 / V80
- Termometru pentru gaze arse PT1000
- Servomotor Belimo CM24 și clapete de aer
- Duză din beton refractar LAC
- Cărămizi de șamotă P2, P3, P4 și LAC 45
- Cameră de ardere
- Ventil de golire Honeywell TS 131 G¾″
- Siguranță termică STB
- Termometre KTY
- Arzător de peleți
- Arzător-alimentator
- Șnecuri pentru peleți
- Motor cu reductor
- Spirală de aprindere
- Senzor ultrasonic pentru nivelul peleților
- Ușă completă
- Garnituri de etanșare
- Termostat de cameră fără fir Honeywell T3R
- Cenușar zincat
- Turbulatori pentru schimbător
