VIGAS 25 TVZ
Cazan cu aer cald de 25 kW, pe lemne, cu regulator AK 4000; interval de putere 5 – 28 kW.
VIGAS 25 TVZ este un cazan cu aer cald pe lemne cu gazeificare produs de VIMAR (Slovacia), cu puterea termică nominală de 25 kW (interval 5 – 28 kW) și eficiența de 85 %, din familia Aer cald.
Montaj în județul Bihor
La cerere, odată cu cazanul se poate asigura și montajul, realizat de montatori instruiți de VIGAS.
Serviciu asigurat de Cazane Shop
Despre acest model
Unde se încadrează în gamă
VIGAS 25 TVZ încălzește aer, nu apă. Arde lemn uscat, de la rumeguș până la lemne de 35 cm; rumegușul, talașul, așchiile și resturile se ard numai împreună cu lemne mai mari. Producătorul indică faptul că o încărcătură ajunge pentru 6 – 10 ore de funcționare obișnuită.
Cazanul este sudat din tablă de oțel de 4 și 6 mm, schimbătorul de căldură din țevi de oțel Ø 57 × 4,5 mm, iar camera de ardere este căptușită cu cărămizi de șamotă de 20 mm. Producătorul indică drept domeniu principal de utilizare obiectivele industriale (hale) și uscătoriile.
Duză din beton refractar înlocuibilă
Gazul din lemn trece prin duza LAC și se amestecă acolo cu aerul secundar preîncălzit. Duza se schimbă ca piesă de schimb, nu face corp comun cu cazanul.
Cameră de umplere de 110 dm³
Încarci până la 28 kg de lemne, prin ușa de 435 × 255 mm.
Clasa 2 conform EN 303-5
Tirajul necesar la coș este de 0,15 – 0,20 mBar.
VIGAS 25 TVZ
Inginerie produs
Cum arată cazanul pe dinăuntru
Fotografia de produs, schema cu poziții numerotate, desenul de dimensiuni și amplasarea în camera centralei, așa cum le publică VIMAR pentru acest model.
- Marcă
- VIGAS
- Producător
- VIMAR, Slovacia
- Familie
- Aer cald
- Model
- 25 TVZ
- Tip
- Aer cald
- Putere nominală
- 25 kW
- Eficiență
- 85 %
- Combustibil
- Lemn
- Regulator
- AK 4000
- Schimbător
- Doi cilindri
- Masă
- 450 kg
- Clasa EN 303-5
- 2
De ce acest model
Ce diferențiază VIGAS 25 TVZ
Combustibil: Lemn
Regulator AK 4000
Crește sau scade continuu turația ventilatorului de suflare după temperatură, are program săptămânal și semnalează când s-a terminat combustibilul sau când apare o defecțiune, cu descrierea ei.
Echipament de bază
- Regulatorul AK 4000
- Ventilator de suflare EBM G2E 108
- Ventilator de răcire
- Termometru pentru gaze arse PT1000
- Duză din beton refractar LAC, cu 6 orificii
- Siguranță termică
- Accesorii de curățare
Date tehnice
Specificații VIGAS 25 TVZ
Performanță
- Putere termică nominală
- 25kW
- Interval de putere
- 5 – 28kW
- Eficiență
- 85%
- Clasa conform EN 303-5
- 2eficiență / emisii
- Interval de setare a temperaturii aerului
- 40 – 120°C
- Debit de aer cald
- 950m³/h
- Timpul de ardere la putere minimă
- 3,80h
- Nivel de zgomot
- 70,5dB
Combustibil
- Combustibil
- Lemn
- Consum la putere nominală
- 6,9kg/h
- Greutatea maximă de combustibil
- 28kg
- Combustibil de substituție
- Deșeuri de lemn, așchii, rumeguș, brichete din rumeguș, cu umiditate de maximum 20 %
Camera de ardere și construcție
- Volumul camerei de umplere
- 110dm³
- Cameră de umplere - adâncime
- 490mm
- Cameră de umplere - înălțime
- 500mm
- Cameră de umplere - lățime
- 440mm
- Dimensiunile ușii (lățime × înălțime)
- 435 × 255mm
- Schimbător de căldură
- Doi cilindri
- Duză
- Duză din beton refractar LAC, 6 orificii, înlocuibilă
Coș de fum
- Tiraj la coș
- 0,15 – 0,20mBar
- Diametrul racordului exhaustor (I)
- 159mm
- Debitul masic de gaze arse
- 0,034 – 0,047kg/s
Electric
- Putere electrică maxim absorbită
- 640W
- Tensiune / frecvență
- 230/50~V/Hz

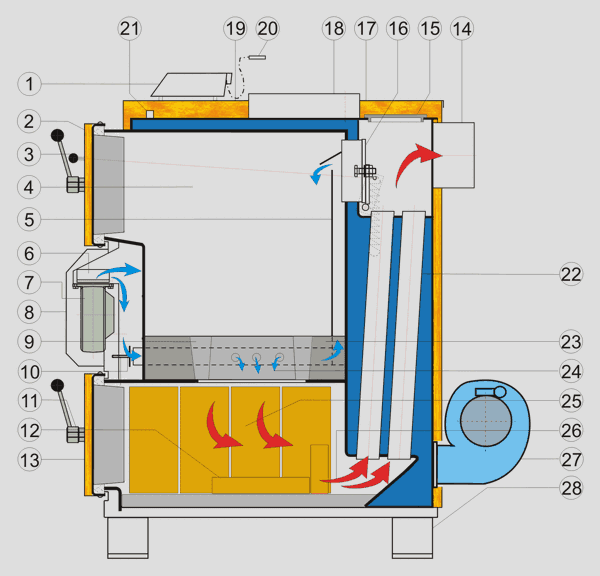

Schema cazanului
Construcția, poziție cu poziție
- 1Regulatorul AK 4000
- 2Ușa superioară
- 3Tija clapetei coșului
- 4Camera de gazeificare
- 5Conducta de aer primar
- 6Clapeta
- 7Ventilatorul
- 8Capacul ventilatorului
- 9Duza din beton refractar
- 10Diafragma de aer secundar
- 11Închizătoarea ușii
- 12Cărămizile de șamotă
- 13Ușa inferioară
- 14Racordul la coș
- 15Capacul schimbătorului
- 16Clapeta de aprindere
- 17Capacul superior din spate
- 18Racordul de ieșire a aerului
- 19Capacul superior din față
- 20Termometrul cazanului
- 21Siguranța termică
- 22Țevile schimbătorului
- 23Căptușeala din beton refractar
- 24Aerul secundar
- 25Camera de ardere
- 26Traseul gazelor arse
- 27Ventilatorul de răcire
- 28Picior
- 29Termometrul pentru gaze arse din racordul la coș
Dimensiuni
Desen de dimensiuni
Dimensiuni și masă
- Înălțime cu regulatorul (A)
- 1250mm
- Înălțimea racordului de ieșire (B)
- 1540mm
- Înălțimea racordului de aspirație (C)
- 330mm
- Înălțimea racordului la coș (D)
- 1000mm
- Lățime inclusiv tija (E)
- 645mm
- Lățime cu mantaua (F)
- 590mm
- Adâncime (G)
- 1280mm
- Racord de ieșire (H)
- 240mm
- Diametrul racordului exhaustor (I)
- 159mm
- Dimensiunea racordului de ieșire
- 250 × 250mm
- Masa
- 450kg
Cote în mm. Distanțele minime până la pereți, trecute pe desen: 200 mm lateral, 300 mm în spate, 800 mm în față.
Documentație
Documente pentru VIGAS 25 TVZ
Accesorii compatibile
Componente pentru VIGAS 25 TVZ
Compatibilitatea indicată provine din echipamentul de bază și din opțiunile de conectare publicate pentru regulatorul AK 4000. Confirmăm telefonic orice piesă înainte de comandă.
Regulator AK 4000
Regulatorul electronic al tuturor cazanelor VIGAS din gama actuală.
Toate modelele din gama actuală au regulatorul AK 4000 în echipamentul de bază.RegulatoareDisplay AK4000 D
Display-ul grafic al regulatorului AK 4000.
Toate modelele din gama actuală au regulatorul AK 4000 în echipamentul de bază.RegulatoareModul de memorie AK4000M
Actualizează firmware-ul regulatorului AK 4000.
Pentru regulatorul AK 4000.Module de extensieExpander AK4000
Comandă circuite suplimentare de încălzire și apa caldă menajeră din regulatorul AK 4000.
Accesoriu opțional al regulatorului AK 4000, pe care îl au toate modelele din gama actuală.Componente de ardereVentilator de suflare EBM G2E 108 / G2E 120
Ventilatorul de suflare al cazanelor VIGAS cu regulator AK 4000.
G2E 108 la 16 – 80 kW, la 12 și 18 DPA / PEL și la 25 TVZ; G2E 120 la 100 kW și la 26 DPA / PEL.Componente de arderePlacă suport pentru ventilator
Placa pe care se montează ventilatorul de suflare, pe modele.
