Cazane pe lemne cu gazeificare
VIGAS 60
60 kW, cu schimbător cu doi cilindri și schimbător antisupraîncălzire montat din fabrică.
VIGAS 60 este un cazan pe lemne cu gazeificare produs de VIMAR (Slovacia), cu puterea termică nominală de 60 kW (interval 15 – 72 kW), din familia Cazane pe lemne cu gazeificare.
60kWPutere nominală
15 – 72kWInterval de putere
315dm³Cameră de umplere
Montaj în județul Bihor
Pe lângă cazan, îți putem face și montajul, cu angajații noștri, instruiți de VIGAS.
Serviciu asigurat de Cazane Shop
Solicită montaj(se deschide pe Cazane Shop, într-o filă nouă)
Despre acest model
Unde se încadrează în gamă
VIGAS 60 face parte din gama „Cazane pe lemne cu gazeificare” și arde prin gazeificarea lemnului. Combustibilul se usucă și se descompune termic în camera de umplere, iar gazul rezultat trece prin duza din beton refractar, se amestecă cu aer secundar preîncălzit și arde în camera de combustie. Înainte de a ajunge la coș, gazele de ardere își lasă căldura în schimbătorul tubular.
01
Duză din beton refractar înlocuibilă
Gazul rezultat din gazeificare trece prin duza de material ZO 1400 și se amestecă acolo cu aer secundar preîncălzit. Duza se înlocuiește ca piesă de schimb, nu face corp comun cu cazanul.
02
Cameră de umplere de 315 dm³
Pereți conici și spațiu șamotat, ca să se formeze mai puțin gudron. Încarci până la 80 kg de combustibil, prin ușa de 575 × 318 mm.
03
Clasa 3 / 3 conform EN 303-5
Tirajul necesar la coș este de 0,15 – 0,20 mBar, iar presiunea maximă de funcționare este de 3 bar.
Cazanul cu apă caldă Vigas 60
Inginerie produs
Cum arată cazanul pe dinăuntru
Fotografia de produs, schema cu poziții numerotate, desenul de dimensiuni și secțiunea prin construcția sudată, așa cum le publică VIMAR pentru acest model.
- Marcă
- VIGAS
- Producător
- VIMAR, Slovacia
- Model
- 60
- Tip
- Apă caldă
- Putere nominală
- 60 kW
- Eficiență
- –
- Combustibil
- Lemn
- Regulator
- AK 2000
- Schimbător
- Doi cilindri
- Masă
- 760 kg
- Clasa EN 303-5
- 3 / 3
Fără punere în funcțiune garanția nu este valabilă. Punerea în funcțiune costă 2 % fără TVA din prețul cazanului și o poate face doar un tehnician certificat de producător și de distribuitor.
De ce acest model
Ce diferențiază VIGAS 60
Combustibil: Lemn cu umiditate de maxim 20% cu o valoare calorică de min. 15 MJ/kg
Regulator AK 2000
Comandă ventilatorul de suflare, clapeta servo care împarte aerul primar și secundar și restul componentelor conectate.
Schimbător de căldură doi cilindri
Țevi de oțel Ø 57 × 4,5 mm, asamblate prin sudare. Schimbător antisupraîncălzire: standard.
Date tehnice
Specificații VIGAS 60
Performanță
- Putere termică nominală
- 60kW
- Interval de putere
- 15 – 72kW
- Clasa conform EN 303-5
- 3 / 3eficiență / emisii
- Temperatura gazelor arse la putere nominală
- 240°C
- Temperatura gazelor arse la putere minimă
- 150°C
- Nivel de zgomot
- 51,4dB
Combustibil
- Combustibil
- Lemn cu umiditate de maxim 20% cu o valoare calorică de min. 15 MJ/kg
- Consum la putere nominală
- 19kg/h
- Greutatea maximă de combustibil
- 80kg
- Combustibil de substituție
- Deșeuri de lemn, așchii, rumeguș, rumeguș brichete (pentru 29 UD și 18 DP lemn cu umiditatea maximă de 20%)
Camera de ardere și construcție
- Volumul camerei de umplere
- 315dm³
- Cameră de umplere - adâncime
- 750mm
- Cameră de umplere - înălțime
- 730mm
- Cameră de umplere - lățime
- 575mm
- Dimensiunile ușii (lățime × înălțime)
- 575 × 318mm
- Schimbător de căldură
- Doi cilindri
- Schimbător antisupraîncălzire
- Standard
- Duză
- Beton refractar ZO 1400, înlocuibilă
- Placare cameră de combustie
- Cărămizi de șamotă P4, 40 mm
Hidraulic
- Presiune maximă de funcționare
- 3bar
- Volumul de apă
- 180l
- Diametrul racordului de intrare
- 2″G
- Diametrul racordului de ieșire
- 2″G
- Diametrul robinetului de umplere
- ¾″G
Dimensiuni și masă
- Înălțime cu regulatorul (A)
- 1420mm
- Înălțimea racordului de ieșire (B)
- 1400mm
- Înălțimea racordului de intrare (C)
- 215mm
- Înălțimea robinetului de alimentare (D)
- 135mm
- Înălțimea racordului la coș (E)
- 1170mm
- Lățime (F)
- 785mm
- Lățime fără rezervor (G)
- 760mm
- Adâncime (H)
- 1260mm
- Racord de ieșire (I)
- 520mm
- Dimensiunea de la marginea cazanului (K)
- 880mm
- Distanța dintre presetupe (L)
- 70mm
- Masa
- 760kg
Coș de fum
- Tiraj la coș
- 0,15 – 0,20mBar
- Diametrul racordului la coș (J)
- 196mm
Electric
- Putere electrică maxim absorbită
- 140W
- Tensiune / frecvență
- 230/50~V/Hz

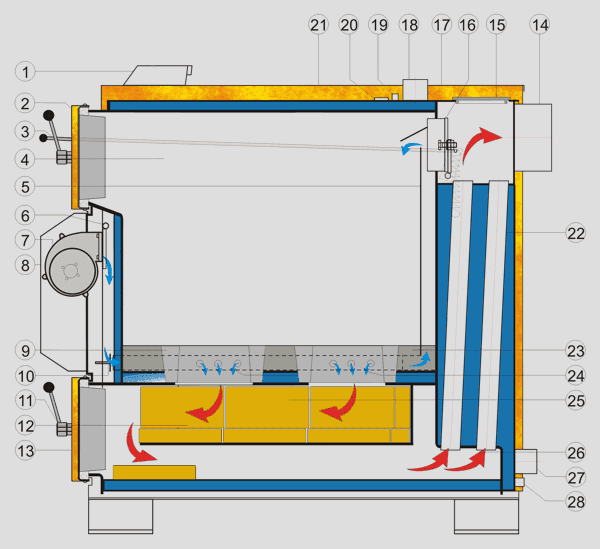

Schema cazanului
Construcția, poziție cu poziție
- 1Regulatorul AK 2000
- 2Ușa superioară
- 3Tija clapetei coșului
- 4Camera de gazeificare
- 5Conducție aer primar
- 6Clapetă
- 7Ventilator
- 8Capac ventilator
- 9Duza din beton refractar
- 10Clapetă aer secundar
- 11Dispozitiv de închidere a ușii
- 12Cărămizi de șamotă
- 13Ușa inferioară
- 14Racord coș
- 15Capac schimbător de căldură
- 16Clapetă de încălzire
- 17Manta superioară posterioară
- 18Racord apă de ieșire
- 19Siguranța termică
- 20Termometru cazan
- 21Manta superioară frontală
- 22Țevi schimbător de căldură
- 23Umplutură din beton refractar
- 24Aer secundar
- 25Camera de combustie
- 26Direcția gaze arse
- 27Racord apă retur
- 28Racord de umplere
Dimensiuni
Desen de dimensiuni
Documentație
Documente pentru VIGAS 60
Manual de utilizare VIGAS - ediția tipărită
La cerere
Manual de instalare VIGAS - ediția tipărită
La cerere
Accesorii compatibile
Componente pentru VIGAS 60
Compatibilitatea indicată provine din echipamentul de bază și din opțiunile de conectare publicate pentru regulatorul AK 2000. Confirmăm telefonic orice piesă înainte de comandă.
Regulatoare
Regulator AK 2000
Regulatorul electronic al generației anterioare, folosit pe modelele standard.
Modelele la care sursa indică explicit regulatorul AK 2000, plus VIGAS 29 UD și VIGAS 18 DP (confirmate de comerciant)Componente de ardereVentilator de evacuare V25 / V80
Limitează pătrunderea gazelor de ardere în centrala termică la alimentarea cu combustibil.
V 25 pentru VIGAS 25 și VIGAS 29 UD; V 80 pentru VIGAS 40, 60 și 80SiguranțăVentil de siguranță cu robinet Honeywell TS 130
Protejează cazanul împotriva supraîncălzirii la întreruperea alimentării electrice.
Standard la VIGAS 60, 80, 100 și 18 DP; la cererea clientului la celelalte modele cu circuit de apă. VIGAS 25 TVZ este generator de aer cald și nu intră în discuție.SiguranțăSchimbător antisupraîncălzire
Țeavă de cupru Ø 18 mm împotriva supraîncălzirii cazanului.
Standard la VIGAS 60, 80, 100 și 18 DP; la cererea clientului la celelalte modele cu circuit de apă. VIGAS 25 TVZ este generator de aer cald și nu intră în discuție.SiguranțăRobinet de golire HONEYWELL TS 130
Temperatura de deschidere 95 °C; apă de intrare 4 – 15 °C la 1 – 4 bar.
Se furnizează separat, pentru cazanele echipate cu schimbător de siguranțăToate cele 5 componente compatibile cu VIGAS 60:
