Cazane pe lemne cu gazeificare
VIGAS 25
Cazan pe lemne cu gazeificare de 25 kW, cu regulator AK 4000; interval de putere 8 – 31 kW.
VIGAS 25 este un cazan pe lemne cu gazeificare produs de VIMAR (Slovacia), cu puterea termică nominală de 25 kW (interval 8 – 31 kW) și eficiența de 91,41 %, din familia Cazane pe lemne cu gazeificare.
25kWPutere nominală
8 – 31kWInterval de putere
120dm³Cameră de umplere
Clasa de eficiență energetică A+
Fișa produsului (PDF)Montaj în județul Bihor
La cerere, odată cu cazanul se poate asigura și montajul, realizat de montatori instruiți de VIGAS.
Serviciu asigurat de Cazane Shop
Solicită montaj(se deschide pe Cazane Shop, într-o filă nouă)
Despre acest model
Unde se încadrează în gamă
VIGAS 25 este un cazan pe lemne cu gazeificare din gama standard, cu regulator AK 4000 și fără sondă Lambda.
Lemnul se usucă și se descompune termic în camera de umplere, iar gazul rezultat trece prin duza din beton refractar, se amestecă cu aer secundar preîncălzit și arde în camera de combustie. Înainte de a ajunge la coș, gazele de ardere își lasă căldura în schimbătorul tubular.
VIMAR produce modelul din 1993. La începutul lui 2016 a primit o construcție îmbunătățită și un software de comandă nou, pentru o ardere mai eficientă.
01
Duză din beton refractar înlocuibilă
Gazul din lemn trece prin duza LAC și se amestecă acolo cu aerul secundar preîncălzit. Duza se schimbă ca piesă de schimb, nu face corp comun cu cazanul.
02
Cameră de umplere de 120 dm³
Încarci până la 30 kg de lemne, prin ușa de 435 × 255 mm. Lemnele pot avea până la 550 mm.
03
Clasa 5 / 5 conform EN 303-5+A1:2023
Tirajul necesar la coș este de 0,15 – 0,25 mBar, iar presiunea maximă de funcționare este de 3 bar.
VIGAS 25
Inginerie produs
Cum arată cazanul pe dinăuntru
Fotografia de produs, schema cu poziții numerotate, desenul de dimensiuni și amplasarea în camera centralei, așa cum le publică VIMAR pentru acest model.
- Marcă
- VIGAS
- Producător
- VIMAR, Slovacia
- Model
- 25
- Tip
- Apă caldă
- Putere nominală
- 25 kW
- Eficiență
- 91,41 %
- Combustibil
- Lemn
- Regulator
- AK 4000
- Schimbător
- Un cilindru
- Masă
- 430 kg
- Clasa EN 303-5
- 5 / 5
Fără punere în funcțiune garanția nu este valabilă. Punerea în funcțiune costă 2 % fără TVA din prețul cazanului și o poate face doar un tehnician certificat de producător și de distribuitor.
De ce acest model
Ce diferențiază VIGAS 25
Combustibil: Lemn cu umiditate de maximum 20 % și putere calorică de minimum 15 MJ/kg
Regulator AK 4000
Crește sau scade continuu turația ventilatorului de suflare după temperatură, are program săptămânal și semnalează când s-a terminat combustibilul sau când apare o defecțiune, cu descrierea ei.
Echipament de bază
- Regulatorul AK 4000
- Ventilator de suflare EBM
- Termometru pentru gaze arse PT1000
- Duză din beton refractar LAC, cu 6 orificii
- Siguranță termică STB
- Accesorii de curățare
- Robinet de golire 1/2″
Avantaje
- Regulator AK 4000 cu display grafic, de pe care urmărești și setezi tot
- Conducta de aer primar se scoate, ca să se curețe ușor
- Lemne de până la 550 mm lungime
- Pereții camerei de umplere sunt înclinați, ca lemnul să alunece singur spre duză
- Cameră de umplere de până la 120 l
- Camera de umplere este căptușită cu șamotă, ca să se formeze mai puțin gudron
- Ușile se pot comanda cu deschidere spre stânga sau spre dreapta
- Izolație mai groasă, pentru eficiență mai bună
Emisii măsurate
Valorile măsurate de producător și limita pentru clasa 5 conform EN 303-5+A1:2023, la 10 % O₂, în mg/m³.
| Poluant | Limită cl. 5 | Putere nominală | Putere minimă |
|---|---|---|---|
| CO | 700 | 147,4 | 404,6 |
| OGC | 30 | 11,8 | 27,0 |
| Praf | 60 | 14,7 | 15,7 |
Valori măsurate la 10 % O₂, publicate de producător.
Date tehnice
Specificații VIGAS 25
Performanță
- Putere termică nominală
- 25kW
- Interval de putere
- 8 – 31kW
- Eficiență
- 91,41%
- Eficiență la putere minimă
- 90,55%
- Clasa conform EN 303-5
- 5 / 5eficiență / emisii
- Conform Ecodesign, Regulamentul (UE) 2015/1189
- Da
- Temperatura gazelor arse la putere nominală
- 240°C
- Temperatura gazelor arse la putere minimă
- 150°C
- Nivel de zgomot
- 45,5dB
Combustibil
- Combustibil
- Lemn cu umiditate de maximum 20 % și putere calorică de minimum 15 MJ/kg
- Consum la putere nominală
- 6,6kg/h
- Greutatea maximă de combustibil
- 30kg
- Lungimea maximă a lemnelor
- 550mm
- Combustibil de substituție
- Deșeuri de lemn, așchii, rumeguș, brichete din rumeguș, cu umiditate de maximum 20 %
Camera de ardere și construcție
- Volumul camerei de umplere
- 120dm³
- Cameră de umplere - adâncime
- 570mm
- Cameră de umplere - înălțime
- 490mm
- Cameră de umplere - lățime
- 440mm
- Dimensiunile ușii (lățime × înălțime)
- 435 × 255mm
- Balamalele ușilor
- Dreapta sau stânga
- Schimbător de căldură
- Un cilindru
- Schimbător antisupraîncălzire
- La cerere
- Duză
- Duză din beton refractar LAC, 6 orificii, înlocuibilă
- Placare cameră de combustie
- Cărămizi de șamotă P4, 40 mm
Hidraulic
- Presiune maximă de funcționare
- 3bar
- Volumul de apă
- 75l
- Diametrul racordului de intrare
- 2″G
- Diametrul racordului de ieșire
- 2″G
- Diametrul robinetului de umplere
- ½″G
Coș de fum
- Tiraj la coș
- 0,15 – 0,25mBar
- Diametrul racordului la coș (J)
- 160mm
Electric
- Putere electrică maxim absorbită
- 21,9W
- Tensiune / frecvență
- 230/50~V/Hz
Emisii măsurate la putere nominală (10 % O₂)
- CO
- 147,4mg/m³
- OGC
- 11,8mg/m³
- Praf
- 14,7mg/m³
Emisii măsurate la putere minimă (10 % O₂)
- CO
- 404,6mg/m³
- OGC
- 27,0mg/m³
- Praf
- 15,7mg/m³

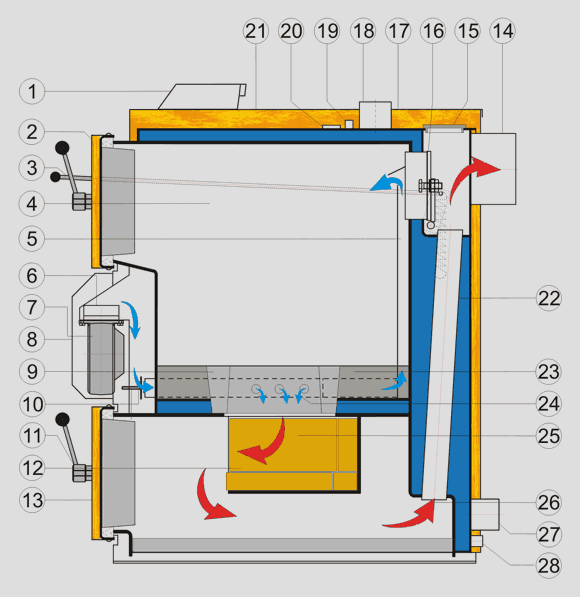

Schema cazanului
Construcția, poziție cu poziție
- 1Regulatorul AK 4000
- 2Ușa superioară
- 3Tija clapetei coșului
- 4Camera de gazeificare
- 5Conducta de aer primar
- 6Clapeta ventilatorului (gravitațională)
- 7Ventilatorul
- 8Capacul ventilatorului
- 9Blocul din beton refractar
- 10Clapeta de aer secundar
- 11Închizătoarea ușii
- 12Cărămizile de șamotă
- 13Ușa inferioară
- 14Racordul la coș
- 15Capacul schimbătorului
- 16Clapeta de aprindere
- 17Capacul superior din spate
- 18Racordul de ieșire a apei
- 19Siguranța termică
- 20Termometrul cazanului
- 21Capacul superior din față
- 22Termometrul pentru gaze arse
- 23Țevile schimbătorului
- 24Camera de aer primar
- 25Aerul secundar
- 26Camera de ardere
- 27Traseul gazelor arse
- 28Racordul de retur
- 29Racordul de umplere
Dimensiuni
Desen de dimensiuni
Dimensiuni și masă
- Înălțime cu regulatorul (A)
- 1135mm
- Înălțimea racordului de ieșire (B)
- 1075mm
- Înălțimea racordului de intrare (C)
- 115mm
- Înălțimea racordului de umplere (D)
- 55mm
- Înălțimea racordului la coș (E)
- 890mm
- Lățime (F)
- 645mm
- Lățime de trecere (G)
- 590mm
- Adâncime (H)
- 1070mm
- Racord de ieșire (I)
- 240mm
- Diametrul racordului la coș (J)
- 160mm
- Distanța de la marginea cazanului la racordul 3 (K)
- 305mm
- Distanța dintre racordurile 1 și 3 (L)
- 405mm
- Masa
- 430kg
Cote în mm. Distanțele minime până la pereți, trecute pe desen: 200 mm lateral, 300 mm în spate, 800 mm în față (1600 mm la modelele de 60, 80 și 100 kW).
Documentație
Documente pentru VIGAS 25
Accesorii compatibile
Componente pentru VIGAS 25
Compatibilitatea indicată provine din echipamentul de bază și din opțiunile de conectare publicate pentru regulatorul AK 4000. Confirmăm telefonic orice piesă înainte de comandă.
Regulatoare
Regulator AK 4000
Regulatorul electronic al tuturor cazanelor VIGAS din gama actuală.
Toate modelele din gama actuală au regulatorul AK 4000 în echipamentul de bază.RegulatoareDisplay AK4000 D
Display-ul grafic al regulatorului AK 4000.
Toate modelele din gama actuală au regulatorul AK 4000 în echipamentul de bază.RegulatoareModul de memorie AK4000M
Actualizează firmware-ul regulatorului AK 4000.
Pentru regulatorul AK 4000.Module de extensieExpander AK4000
Comandă circuite suplimentare de încălzire și apa caldă menajeră din regulatorul AK 4000.
Accesoriu opțional al regulatorului AK 4000, pe care îl au toate modelele din gama actuală.Componente de ardereVentilator de suflare EBM G2E 108 / G2E 120
Ventilatorul de suflare al cazanelor VIGAS cu regulator AK 4000.
G2E 108 la 16 – 80 kW, la 12 și 18 DPA / PEL și la 25 TVZ; G2E 120 la 100 kW și la 26 DPA / PEL.Componente de arderePlacă suport pentru ventilator
Placa pe care se montează ventilatorul de suflare, pe modele.
Toate cele 20 componente compatibile cu VIGAS 25:
- Regulator AK 4000
- Display AK4000 D
- Modul de memorie AK4000M
- Expander AK4000
- Ventilator de suflare EBM G2E 108 / G2E 120
- Placă suport pentru ventilator
- Ventilator de evacuare V25 / V80
- Termometru pentru gaze arse PT1000
- Duză din beton refractar LAC
- Cărămizi de șamotă P2, P3, P4 și LAC 45
- Cameră de ardere
- Ventil de golire Honeywell TS 131 G¾″
- Siguranță termică STB
- Termometre KTY
- Ușă completă
- Garnituri de etanșare
- Termostat de cameră fără fir Honeywell T3R
- Cenușar zincat
- Picioare reglabile de 15 cm
- Turbulatori pentru schimbător
